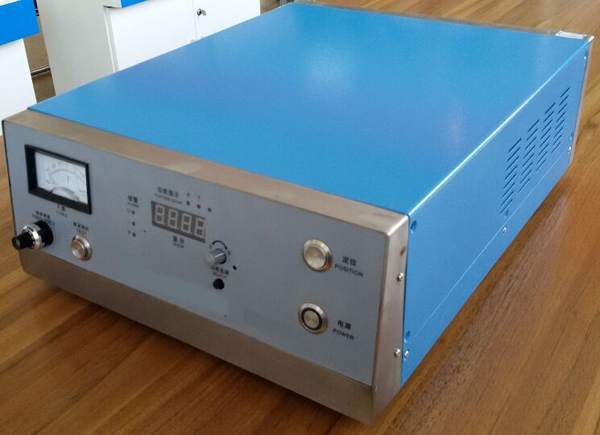

控制箱：控制所有焊接功能和參數，將50-60hz電能轉換為20khz電能；

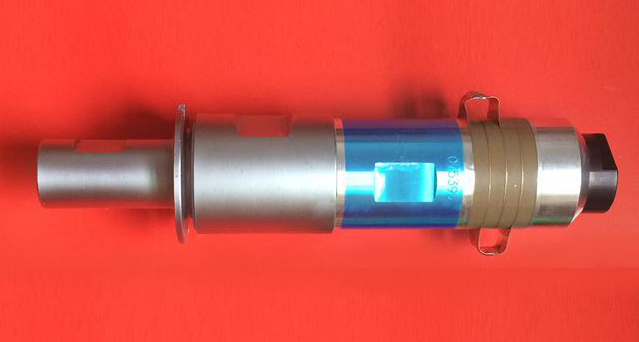

換能器：將20khz電能轉換成同頻率的機械振動能，其核心是一種由鋯鈦酸鉛化合物支撐的電致使伸縮件，一旦有交流電施加到該元件，便會(huì )交替伸展和收縮，換能器將電能轉換成機械振動的效率超過95%；
變幅桿：將20khz振動能傳遞到超聲波焊頭并將振幅提升，換能器是由鈦制成，是一種半波長諧振的金屬器件，鈦的聲效能有助于在焊接設備的整個工作穩定中保持穩定的振動幅度；

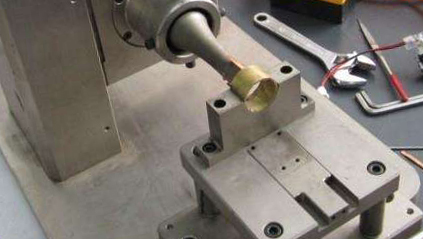

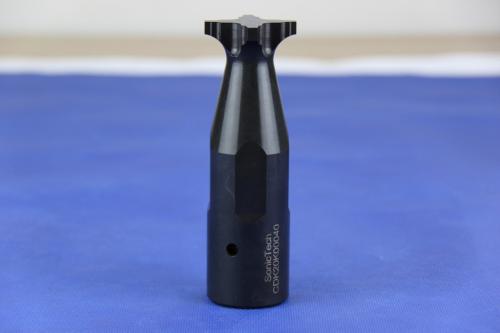

超聲波焊頭（上模）：將超聲波振動傳送到焊接區；
砧座（下模）：上模與下模均是由特殊工具鋼制成，焊接面有鍍層以進一步增加耐磨性與抗腐蝕性，焊接面上有王文，增加對金屬焊接的摩擦，同時使焊接能量聚集。
