|
|||||||||||||||||||||||||||||||||||||||||||
最近，有些客戶(hù)電話(huà)咨詢(xún)塑料制品熱熔后表面不光滑且拉絲，影響熱熔柱蘑菇頭外觀(guān)的因素包括：熱熔溫度、吹氣時(shí)間以及預壓裝置。
熔接溫度
熱熔焊機溫度可調范圍（室溫-400℃），不同產(chǎn)品材質(zhì)決定熔點(diǎn)的不同，通常我們只需要低于熔點(diǎn)的溫度即可熱壓，過(guò)低的溫度會(huì )導致壓不下去，產(chǎn)品廢品率高；過(guò)高的溫度會(huì )造成塑料柱碳化且蘑菇頭表面有空隙。一些對溫度比較敏感的塑料材質(zhì)可調節溫差僅5度以?xún)取?br />
恰當的做法是，溫度適當降低，使用缸勁大的氣缸，熱壓成型后的蘑菇頭品質(zhì)高。
吹氣時(shí)間

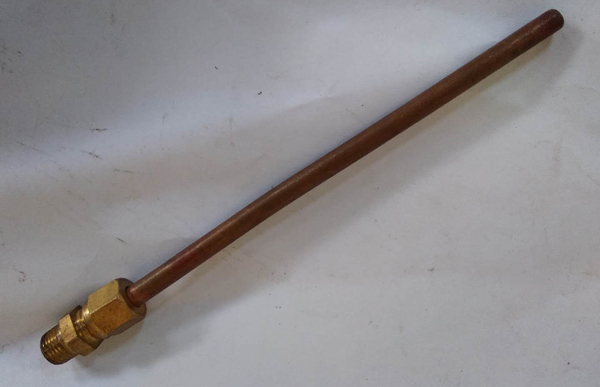

熱壓成型后需要吹氣是蘑菇頭快速冷卻固化，是影響熱熔熱壓成型工藝生產(chǎn)效率的原因。有些客戶(hù)為了提高生產(chǎn)效率，自行縮短吹氣時(shí)間，導致熱熔塑膠柱蘑菇頭拉絲，這是不可取的。熱熔鉚機的吹氣時(shí)間在8-10秒鐘�？s短吹氣時(shí)間的辦法是選用管口較大的銅管（常用管徑為6mm）。
預壓裝置

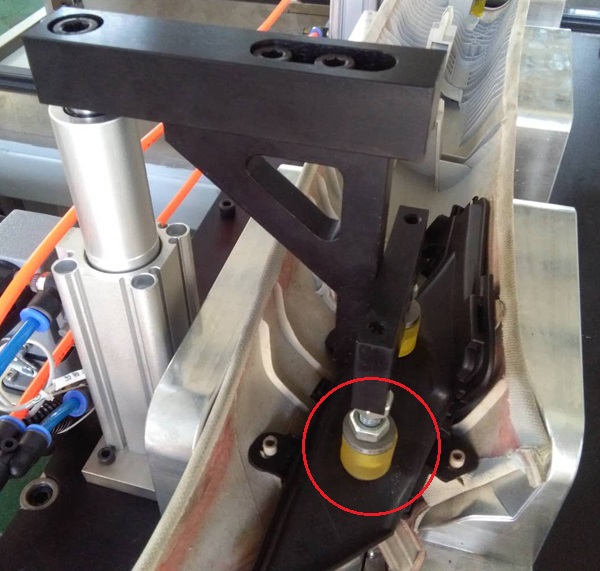

我們常會(huì )遇到產(chǎn)品熱鉚完成后，產(chǎn)品會(huì )隨熱熔頭一起上升再落下，這是因為沒(méi)有預壓裝置造成的，一方面會(huì )損傷產(chǎn)品外觀(guān)面；另一方面會(huì )導致產(chǎn)品拉絲。針對一些較小工件我們建議設計預壓裝置。
