1.工作調整

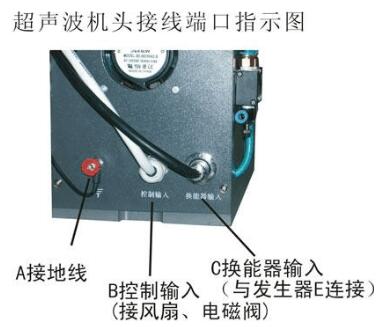

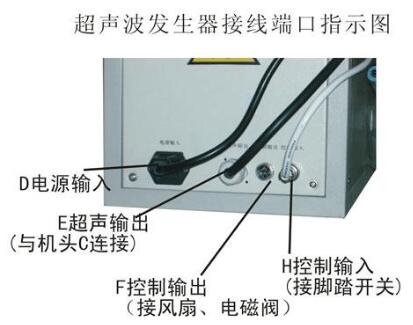

1)按圖示正確接線。
2)正確接入工作電源線，啟動復位開關，風扇轉動。
3)按“超聲測試”紅色按紐（接觸時間必須小于1秒），觀察“過載燈”，若燈亮時，說明設備有故障或頻率調整不當，若燈不亮并且電流表指示在空載測試2A以?xún)葹檎＃ㄗ⒁猓嚎蛰d電流偏小于2A為準，手摸模具，有油滑的感覺，聽聲音清脆。）若超出2A時請重新調整頻率至合符要求方可投入使用。調節頻率請打開機箱右側小門內的頻率跟蹤按紐，慢速轉動調節，模擬類似于調節收音機頻道方法調節。
4)按下“超聲測試”，如果按第3、方法處理都無法合符要求，電流表指針大于2A時，用電筆檢查換能器或模具是否帶強電，若帶強電，表示換能器線接反，需調整后才能使用。
2.氣源使用調整
1)按圖所示正確接線。
2)正確接入干燥的氣源。
3)氣源的要求：壓力2-7kg，溫度小于48%，溫度不高于45℃。

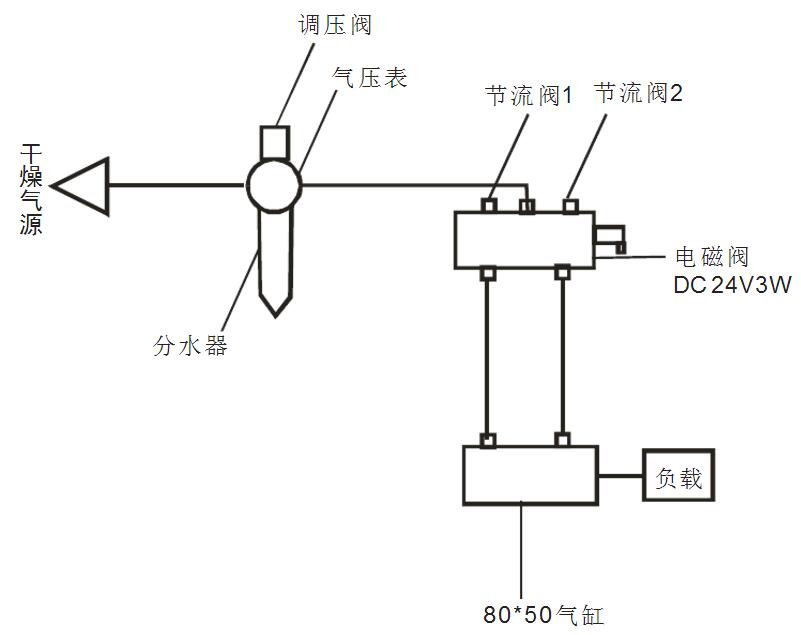

4)參考如下圖接氣路。
注意：
壓縮空氣內的水份造成機內電氣轉換閥和其它氣路元件失效，因此壓縮空氣進入控制器前必須經油水分離器。
3.操作步驟
1)請參考如下圖示正確接線。
2)進行模具對位，把模具的焊接面對應在被焊接的工件位置上方。
3)再接上氣源，儲氣潛力一般不少于7kg，同時要確保氣缸上頂，設備氣壓表指示為2-7kg。
4)然后接上220V±10%的穩壓電源（注：紅線接“火線”，黑線接“零線”），打開電源開關，在工作前必須進行超聲波測試，確認頻率正確方可工作，有關超聲波檢測，參照下一步。
5)如果設備裝置有急停開關，必須檢查急停開關是否旋開。
4.超聲檢測
1)在未了解其頻率是否調整好時，按下超聲測試，接觸時間必須小于1秒，如果發現電流指示劇烈超出2A以上時，說明其頻率不正確要進行微調，與此同時，聽到超聲并不清脆，比較沙啞，手摸模具不油滑。
2)在頻率確認以后，電流表指示小于2A時，振幅指針擺較為緩慢，同時能聽到悅耳清脆的聲音，此時，用手觸摸模具端面，會(huì )有油滑的感覺，表明超聲波檢測已經正常；
3)每次開機工作之前必須進行超聲波檢測，其原因是模具在工作時受熱，會(huì )發生熱脹冷縮現象，模具可能會(huì )返松，這樣會(huì )造成不必要的電路損壞。
5.模具安裝
1)清洗安裝螺孔與連接螺桿（可用四氯化碳、酒精等有機溶劑），并用干的棉布將其表面液體擦干。
2)先將連接螺桿扭緊在模具上，然后墊上一張0。1mm左右厚度的普通紙，（常規打印的A4紙70-80克即可），順時針轉動與變幅桿連接，扭到手不能扭動后，方用扳手夾住變幅桿，同時用勾頭扳手勾住模具順時針?lè )较蚺ぞo，使其固緊。
3)開啟電源進行超聲波檢測，如還不能調出其頻率，說明模具還未裝好，要認真重新檢查并安裝，建議：拆下模具，按“音波測試”觀察空載電流應小于1A，手工藝摸變幅桿端面有油滑感覺為正常。
4)每次開機進行超聲波檢測時，如有異常，先對發生器單獨檢測，如果指針指示在1A以上，說明發生器良好，這時，應該檢查一下模具是否已有松動，如有，用扳手與勾頭扳手施加一定的力使其固緊。5、進行模具的平衡鍍調整，每次安裝模具時，會(huì )對其機械部分造成影響，則要求其平衡度作調整。
6.介紹幾種常用模具的調整
組合模具調節步驟
介子頭自然磨損后，需更換另一端面點的步驟如下：

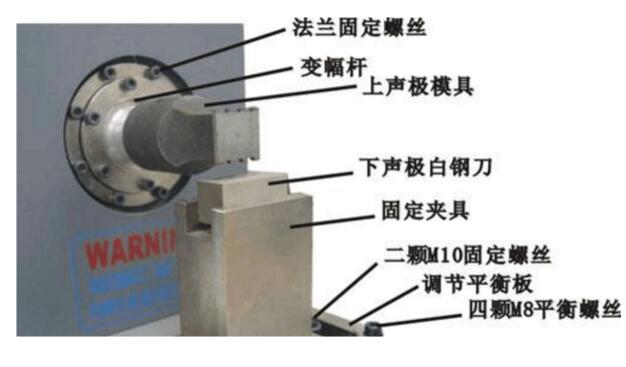

1)將平衡板的固定螺絲兩顆M10松動，將調節平衡板上的四顆M6的螺絲松動。保證底板是水平的。
2)將固定法蘭的八顆螺絲擰松，擰松至用手可以將變幅桿和模具用手可以轉動為止。
3)用手轉動變幅桿和模具，直至新一端面的介子頭和T型模水平。（按下氣動使之目測是水平）。
4)然后再擰緊八顆法蘭螺絲。
5)然后再用手動按下氣動測試使介子頭與T型模相接觸，中間墊白紙對折，內放一復寫紙。（用復寫紙的印痕來檢驗微觀調節平衡）。
6)當按下氣動測試時，氣壓2kg，介子頭會(huì )壓在復寫紙上，觀察到介子頭壓得兩個印痕，請認真觀察印痕的深淺度，假如左邊印痕淺，則說明左邊低了，這時候，需要啟動四顆平衡板上的調節螺絲，左邊螺絲旋高一點（順時針），反之，則旋低（逆時針），再測試，再觀察，如此累推。直至調至印痕的花紋很均勻地印在復寫紙上。說明平衡已調好。這時候，你固定好平衡板上的兩顆M10固定螺絲，四顆平衡板的螺絲就保持現狀，不用再去動它。
7)應當注意的是：當組合模具磨損后，一般不可擰松鎖緊螺母調節焊點，應當按照上述方法調節，把整個超聲波換能系統轉動至下一個合適的焊點位置上，以防母桿滑牙，損壞超聲功能。
多點模具調節步驟
模具自然磨損后，更換另一端面或者重新更換模具的調節步驟如下：
1)將固定法蘭的八顆螺絲擰松，擰松至用手可以將變幅桿和模具用手可以轉動為止。
2)用手轉動變幅桿和模具，直至新一端面的上聲極模具與下聲極白鋼刀目測水平。（按下氣動使之目測是水平）。
3)將平衡板的固定螺絲兩顆M10松動，將調節平衡板上的四顆M6的螺絲松動。保證底板是水平的。
4)然后再擰緊八顆法蘭螺絲。
5)手動按下氣動測試開關使上聲極模具與下聲極白鋼刀相接觸，中間墊白紙對折，內放一復寫紙。（用復寫紙的印痕來檢驗微觀調節平衡）。
6)當按下氣動測試時，氣壓2kg，上聲極模具會(huì )壓在復寫紙上，觀察到上聲極模具壓得多個印痕，請認真觀察印痕的深淺度，假如左邊印痕淺，則說明左邊低了，這時候，需要啟動四顆平衡板上的調節螺絲，左邊螺絲旋高一點（順時針），反之，則旋低（逆時針），再測試，再觀察，如此累推。直至調至印痕的花紋很均勻地印在復寫紙上。說明平衡已調好。這時候，你固定好平衡板上的兩顆M10固定螺絲，四顆平衡板的螺絲就保持現狀，不用再去動它。
7)如果是需要更換新模，調節平衡的步驟是一樣的。
組合單點模具調節步驟
介子頭自然磨損后，需更換另一端面或者重新更換介子頭的步驟如下：
1)將固定法蘭的八顆螺絲擰松，擰松至用手可以將變幅桿和模具用手可以轉動為止。
2)用手轉動變幅桿和超聲波母桿，直至新一端面的介子頭單點與下聲極白鋼刀目測水平。（按下氣動使之目測是水平）。
3)將平衡板的固定螺絲兩顆M10松動，將調節平衡板上的四顆M6的螺絲松動。保證底板是水平的。
4)然后再擰緊八顆法蘭螺絲。
5)然后再用手動按下氣動測試使介子頭與下聲極白鋼刀相接觸，中間墊白紙對折，內放一復寫紙。（用復寫紙的印痕來檢驗微觀調節平衡）。
6)當按下氣動測試時，氣壓2kg，介子頭會(huì )壓在復寫紙上，觀察到介子頭單點壓得印痕，請認真觀察印痕的深淺度，假如左邊印痕淺，則說明左邊低了，這時候，需要啟動四顆平衡板上的調節螺絲，左邊螺絲旋高一點（順時針），反之，則旋低（逆時針），再測試，再觀察，如此累推。直至調至印痕的花紋很均勻地印在復寫紙上。說明平衡已調好。這時候，固定好平衡板上的兩顆M10固定螺絲，四顆平衡板的螺絲就保持現狀，不用再去動它。
7)應當注意的是：當組合模具磨損后，一般不可擰松鎖緊螺母調節焊點，應當按照上述方法調節，把整個超聲波換能系統轉動至下一個合適的焊點位置上，以防母桿滑牙，損壞超聲功能。
