睿特超聲波焊接機使用說明書
目錄
一、超聲波焊接機原理與結構
二、推薦超聲波焊接機
三、超聲波熔接機熔接適用范圍
四、超聲波熔接機熔接優點
五、部件功能說明
六、使用方法
七、調試
八、保修卡
一、超聲波焊接機工作原理：

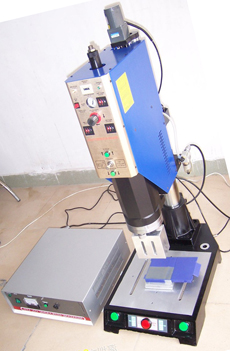

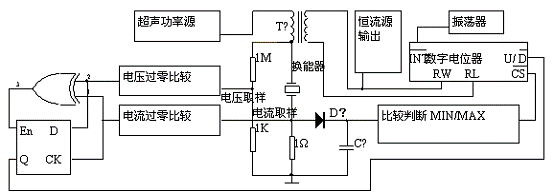

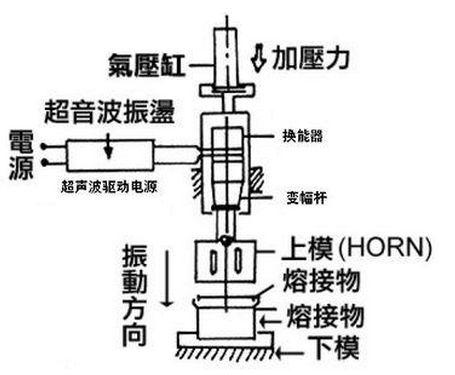

將220V、60Hz轉為20KHz之高壓電能，利用振動子轉換成機械能。如此的機械振動，經由傳動子、超聲波焊頭傳至加工物，利用所產生熱能打破其分子結構，使工件表面融熔接合，其牢固強度可與本體塑料相媲美。
二、超聲波焊接機性能規格：
1、超聲波焊接機型號：CMF-2600
2、超音波焊接機功率：2600W
3、工作電源：220V、50/60Hz、10A
4、超聲波焊接機頻率：15ＫＨｚ

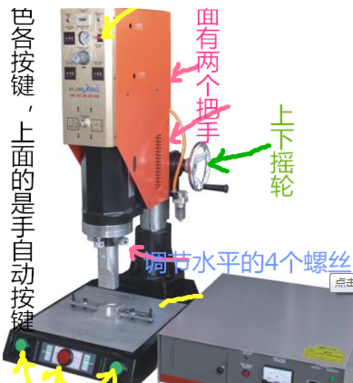

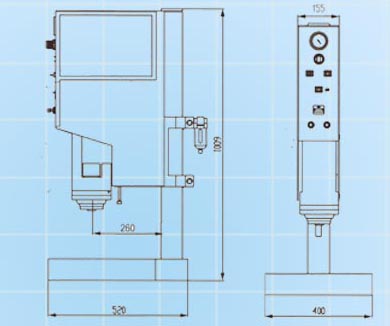

5、超聲波焊接機外形尺寸：700mm×400mm×1300 mm
三、超聲波焊接機適用范圍：

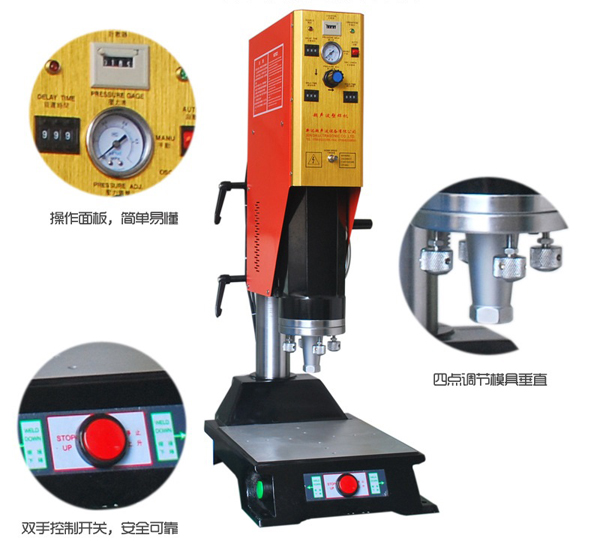

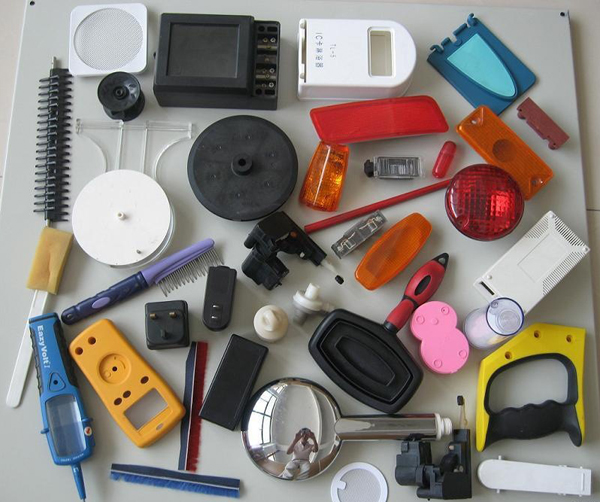

適用于A(yíng)BS、PP、PE、PC、PUC、PMMA、PS、PPS、PBT、PETG等塑料材質，同時還應用于塑膠、電子、電器、汽車配件、包裝、環保、醫療器械、無紡布服裝、文具日用品、塑料玩具、體育用品、通信器材等行業。
四、超聲波焊接機熔接優點：
以其快速、清潔、安全等優點實現塑料件接合的先進工藝，發力大性能可靠；多重保護電路，為企業提供高效的焊接方法，降低生產成本。
五、超聲波焊接機部件功能說明：
1、電源開關：電箱的電源接入開關。打開此開關后，本機電源導通，同時電源指示燈亮。
2、焊接時間控制旋鈕：設定超音波發振時間，根據加工件的要求，調整此旋鈕，達到焊接效果。
3、風扇網：電箱內散熱的風扇保護網。
注意：切不可將手指伸入扇網以免刮傷手指。也不可將物品堵住扇網，保持通風流暢。
4、輸出控制電纜插座：將電箱內產生的超音波能量通過此插座及邊接電纜線輸送到手提換能器上。
注意：電箱工作時，此插座內的電極有高壓電流，切不可讓其裸露或用手觸摸。
5、保險管座：本機安全裝置之一，內裝保險管(10A)。
注意：若電箱超載工作時，保險管內保險絲會(huì )自行空斷，以保護電箱內其它組件。
6、電源線：連接電箱到外接電源的電源引入線，將插頭插在電源插座上。
7、焊頭：將換能器轉換出來的超聲波能量通過焊頭傳遞到工件上，再通過人手的作用力達到焊接目的。
注意：焊頭的各部分尺寸是根據聲學傳遞原理設計制作而成，因此切不可隨意改變焊頭形狀及尺寸，以免影響本機的正常使用或造成焊頭報廢。更換焊頭時必須將電源斷開。
8、發振筒：由絕緣材料制成，內裝換能器及焊頭，供操作者手提之作用。
注意：內裝換能器是將電箱內引來的高壓電流通過換能器將電能轉換為機械能，因此請勿私自拆開或將發振筒外殼打(壓)碎，以免觸電，確保安全。
9、超聲波控制開關：本聲波控制開關是供操作者操作時控制聲波發射工作而設，操作時操作者將焊頭對準被焊接工件輕按本開關并用力緊壓工作。
10、輸出控制電纜接頭：將電箱內產生的超聲波能量通過同電纜的連接傳遞到換能上的接頭。
六、超聲波焊接機安裝使用方法：
1、將電纜的一端接到發振筒上輸出控制電纜接頭，另一端接到電箱背面的輸出控制電纜插座上，并旋緊。
2、將焊頭的連接面擦凈，連接在發振筒的換能器上，并用扳手鎖緊。
注意：連接時，必須確保焊頭與換能器間兩個連接面吻合，并鎖緊。不可因連接螺絲過長或滑牙無法鎖緊的現象，否則產生聲波傳遞不暢而導致本機損壞。
3、裝卸焊頭時必須使用兩支扳手將焊頭及換能器分別卡住，不得只卡其中一個部分鎖緊或裝卸，以免導致手提發振筒的損壞。
4、檢查1、2點安裝妥當后，將電源線插座插在外接電源插座上，并扳動電源開關，這時電源指示燈亮。
5、輕壓聲波控制開關，這時能聽到聲波傳遞到超聲波焊頭時焊頭發出的“吱吱”聲，說明本機工作正常，即可投入使用。
6、本機在工作出現異常時，切勿私自拆開設備，請通知供貨商或將設備寄到生產商檢查維修。
七、調試：
1、手提式超聲波塑料焊接機在出廠前已經調試完畢，如無異常情況，打開電源，調整焊接時間至適當位置就可直接使用。
2、故障分析：
故障現象引起原因
當系統接上電源時，保險絲熔斷電源線短路
當電源開關接通時，電源指示燈不亮 1、電源沒有真正接上；2、整流橋壞；3、電源開關或指示燈壞；4、保險絲斷；
