超聲波模具制作工藝比較復雜，不僅僅塑形，還有修正頻率，使超聲波模具與焊接設備的頻率一致，達到頻率共振。超聲波模具制作流程：挑選合適的材料-超聲波模具模擬-車床/銑床/加工中心雕刻-測頻率。

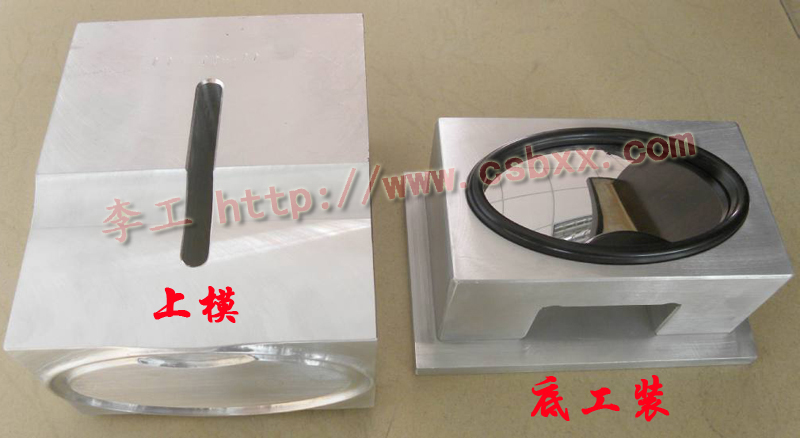

超聲波模具分為上模、底工裝。

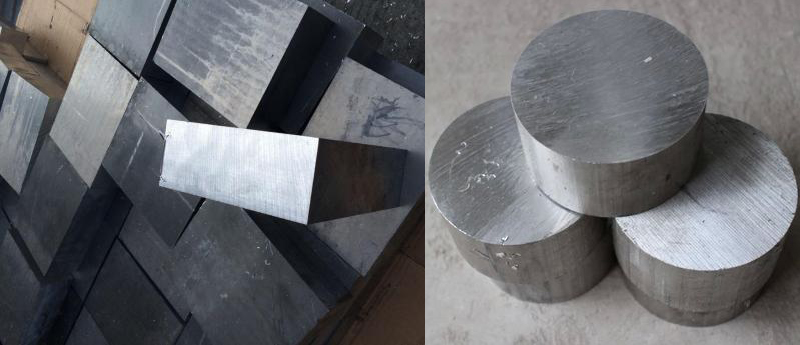

1.挑選超聲波模具材料（分為圓形、方形）、材質選用7075航空鋁，尺寸按照需要焊接的產品挑選。

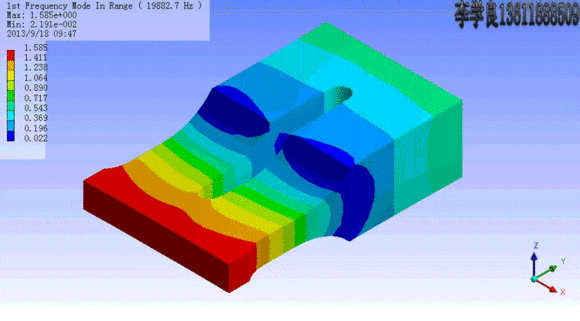

2.超聲波模具模擬（專用的焊接軟件），需要大功率輸出的超聲波模具可以增加模具擴大比，盡量減少模具阻抗。

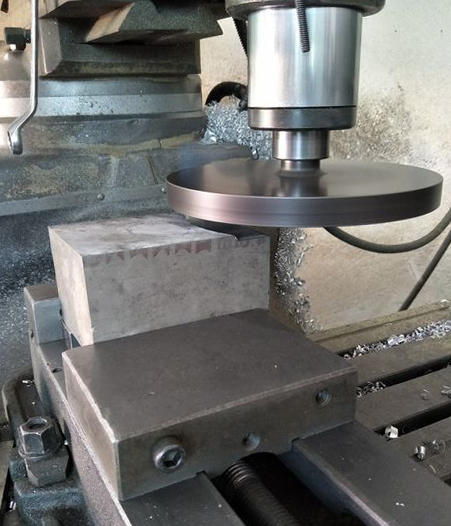

3.使用車床/銑床將制作超聲波模具粗胚。方形模具用銑床，圓形模具用車床。
4.加工中心按照產品圖紙雕刻仿形。

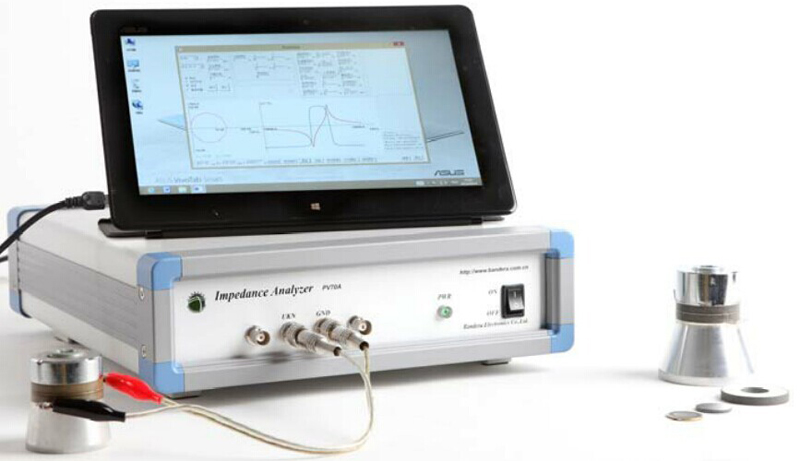

超聲波模具測頻率（15k/20k/28k/30k/35k）。
超聲波模具生產周期是由產品的表面的負復雜程度、產品焊接尺寸以及材質決定的，鎂鋁焊接超聲波模具工期為1-2天，鈦合金超聲波模具工期為3天，鋼模工期為7天。

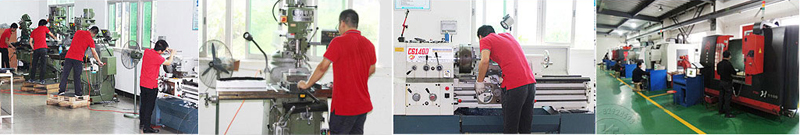

超聲波模具加工制造需要專業的超聲波生產廠家完成。
