超聲波模具調試方法

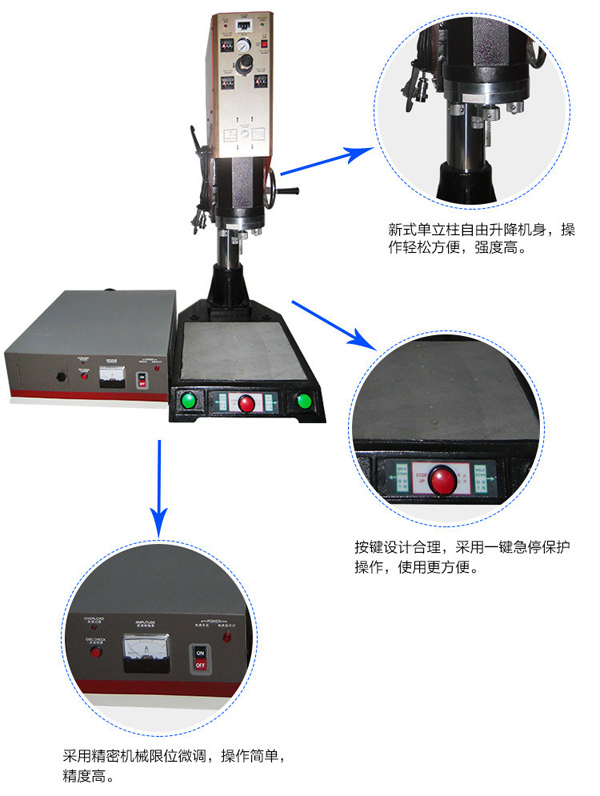

超聲波焊接機安裝模具首先要檢查機器的電路和氣路，接通機器的電源和氣壓，將氣壓調至高于1.5公斤壓力（20PS）位置，將模具和超聲波換能器接觸面清理干凈，安裝超聲波模具（焊頭）并鎖緊，擰緊的力矩約為220英磅，調試超聲波模具（焊頭）和超聲波焊接機的頻率的調諧與匹配，振幅表跳動控制在0.5V以下，電流表控制在2.5A以下。其次需要調試超聲波上下模具的水平。

超聲波模具調試方法：

1.調式前準備
先開通超聲波焊接設備的工作氣壓源，保證機械氣壓表正能正常運作指數。

2.裝上超聲波焊接模具
利用超聲波扳手將機械上原有的焊接模具卸下，裝上需要焊接產品的超聲波模具順時針為松，切記一定要擰緊。

3.音波檢測
接通超聲波設備電源，開啟啟動按鈕，等待3-5秒，即關閉電源。接著按住控制器上的音波檢測按鈕，聽到機械發出超聲應該是清脆，無沙啞和多余噪音，如果聲音有尖叫或者沙啞，必須檢查模具是否有有松動或者破裂，并采取對策調整。

4.機架調試
松開機架后面的兩個緊固把手，根據產品將機械頭上搖到適應的高度。

5.預備產品模具調試
關閉氣源，氣壓控制器調整氣壓值為“零”，需要焊接的產品放在底模上，并確保合模。

6.產品模具調試吻合
拉下整模發振筒，使上�？拷�底模，搖動機頭升降器，使上模壓合到產品上，并保持產品與上下模具一定吻合。

7.設備模具調試

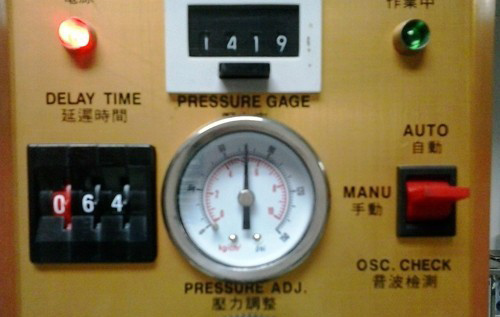

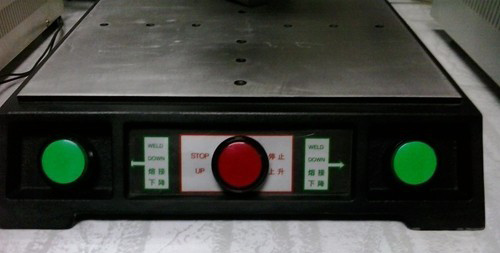

把氣壓加到0.1MPA，選擇開關撥至手動，按下機臺前面的兩個綠色啟動按鈕，使模具下降，并壓住焊接產品。

8.搖動升降調試
根據需要焊接的產品加減搖動升降器，使限位螺絲和發振筒保持1MM距離。

9.焊接調試預備生產
擰緊機架緊固把手，固定好底模，按下紅色急停按鈕，使機頭上升，選擇開關撥至自動，調整好產品的焊接參數，準備生產。

10.檢查超聲波模具是否調節合格
利用薄紙測試，紙插不進模具4個角口就說明超聲波模具調試成功了。
