塑料因其具有質輕、耐沖擊性好、具有較好的透明性、絕緣性好、成型性好、著色性好、加工成本低等諸多優點被廣泛應用于醫療器械、汽車及日用產品中。自從人類早期的時候想把矛頭綁在樹棍上，裝配就成為人類重要的努力方向，塑料件最終使用性能很大程度上取決于塑料件之間的連接方式的�？茖W(xué)家及相關工程技術人員經過長期的研究和實踐，開發出很多不同的塑料連接方式。本文對這些塑料連接技術做一個簡單的介紹，希望能對相關領域的設計人員在塑料連接方式的選擇上提供參考。
1.膠黏劑連接

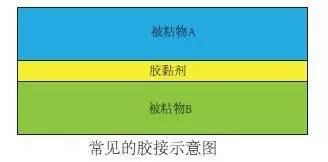

同質或異質物體表面用膠黏劑連接在一起的技術，其中膠黏劑是指通過界面的黏附和內聚等作用，能使兩種或兩種以上的制件或材料連接在一起的天然的或合成的、有機的或無機的一類物質，統稱為膠黏劑，又叫黏合劑，習慣上簡稱為膠。簡而言之，膠黏劑就是通過黏合作用，能使被黏物結合在一起的物質。
2.溶劑連接

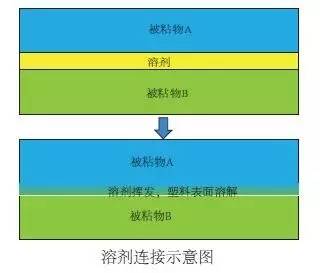

溶劑溶解塑料表面使塑料表面間材料混合，當溶劑揮發后，就形成了接頭。
3.緊固件連接

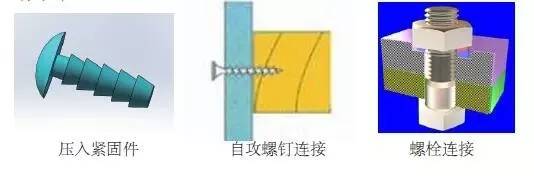

應用緊固件來連接塑料件，其中有壓入緊固件、自攻螺釘和螺栓連接等。通常所指的壓入緊固件是通過其桿上的某種凸起與塑料空形成干涉配合而連接塑料件的。自攻螺釘是利用自攻的螺紋連接而不用再攻制螺紋孔。
4.鉸鏈連接

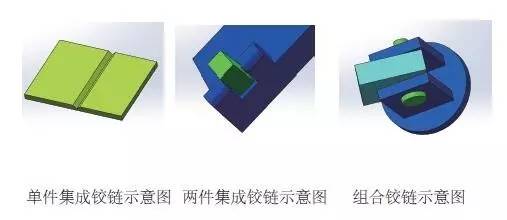

塑料鉸鏈可分為單件集成鉸鏈、兩件集成鉸鏈和多件組合鉸鏈三種類型。其中單件集成鉸鏈是兩個部件作為一個整體通過模塑成型得以實現，而不需要其他的附加部件。兩件集成鉸鏈先通過模塑成型的方式分別加工兩個單獨的塑料件，最后通過組裝連接。多件組合鉸鏈除加工兩個單獨的塑料件，還需要使用附加的零件，比如桿或金屬等鉸鏈部件。它的優點是可重復開合、集成鉸鏈通常設計在箱內或者靠近內部因而減小了零件的外形尺寸；缺點是模塑成型的模具精度要求高且模具一般較為復雜、需要豐富的開發經驗進行活動鉸鏈的合理設計。
5.嵌件模塑成型

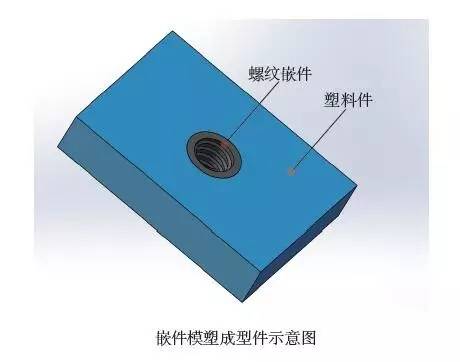

嵌件成型指在注塑件模具內裝入預先準備的異材質嵌件后注入樹脂，熔融的材料與嵌件接合固化，制成一體化產品的成型工法。其中螺紋嵌件是在塑料件中產生螺紋的主要途徑，這種方式能提供較自攻螺紋更好的連接強度。嵌件品不盡限于金屬，也有布、紙、電線、塑料、玻璃、木材、線圏類、電氣零件等多種。嵌件成型利用了樹脂的絕緣性和金屬的導電性的組合，制成的成型品能滿足電氣產品的基本機能。模內鑲件注塑成型裝飾技術即IMD（In-MoldDecoration）,IMD是目前國際風行的表面裝飾技術。主要用于家電產品的裝飾及功能控制面板、汽車儀表盤、空調面板、手機外殼/鏡片、洗衣機、冰箱等應用非常廣泛。IMD就是將已印刷成型好的裝飾片材放入注塑模內，然后將樹膠注射在成型片材的背面，使樹脂與片材接合成一體固化成型的技術。
嵌件模塑成型的主要優點在于：樹脂的易成型性、彎曲性與金屬的剛性、強度及耐熱性的相互組合補充可結實地制成復雜精巧的金屬塑料一體化產品。
6.多零件模塑成型
多零件模塑成型也稱作雙色注塑，是指將兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現兩種不同的顏色，并能使塑件呈現有規則的圖案或無規則的云紋狀花色，以提高塑件的實用性和美觀性。

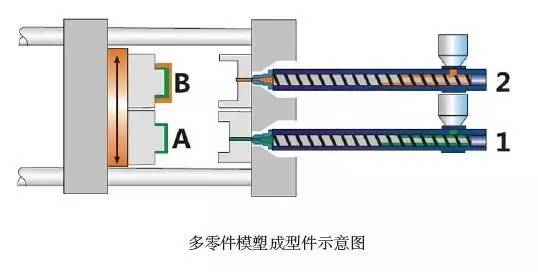

下圖所示為雙色注塑成型原理。它有兩個料筒，每個料筒的結構和使用均與普通注塑成型料筒相同。每個料筒都有各自的通道與噴嘴相通，在噴嘴通路中還裝有啟閉閥。成型時，熔料在料筒中被塑化好后，由啟閉閥控制熔料進入噴嘴的先后順序和排出料的比例，然后由噴嘴處注射入模腔。便可得到各種混色效果不同的塑料制品。
7.模塑螺紋連接
模塑螺紋連接是指通過注塑模具的設計直接將螺紋在塑料零件上成型，進而實現與其它帶有同樣牙型、公稱直徑等參數的螺紋連接。

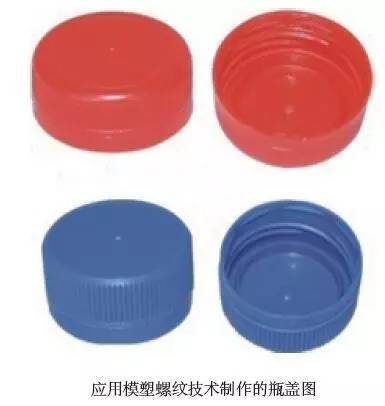

塑膠制品上的螺紋分為外螺紋與內螺紋兩種，外螺紋通常采用滑塊來脫模，內螺紋則采用絞牙方式脫模。其中外螺紋結構比較簡單，制品成型后在塑膠制品上會(huì )留下分型線痕跡，若分型線痕跡明顯會(huì )影響產品外觀和螺紋的配合。其原理是靠斜導柱作用滑開，然后頂針頂出產品。內螺紋模具又可分為：1、強制脫螺紋結構(非旋轉式)。2、非強制脫螺紋(旋轉式)。當前模塑螺紋主要是用在瓶蓋的制作方面。
8.攻絲螺紋連接
塑料攻絲螺紋連接是指先在塑料件上鉆孔再攻絲以形成螺紋，進而利用該螺紋與其他零件進行連接，該方式和在金屬上類似。
它的優點在于：該工藝對塑料零件的形狀沒有任何要求，并通過精密機械工具可以獲得定位精確的孔。
9.壓力配合

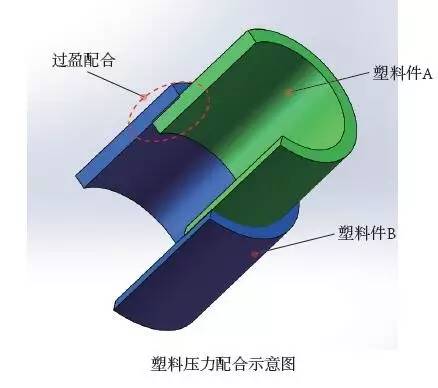

壓力配合也稱作受力配合、干涉配合及收縮配合，將裝配關系屬于過盈配合的軸與孔在一定壓力的作用下裝配在一起，也可以采用對孔加熱以擴大孔或者對軸進行冷卻以縮小軸的尺寸來進行兩個部件間的裝配，裝配后兩件恢復至同溫時而產生過盈配合。它利用被連接塑料件的孔與軸的彈性變形，裝配后能傳遞一定的扭矩或軸向力。
10.卡扣連接
卡扣是用于一個零件與另一零件的嵌入連接或整體閉鎖的機構，通常用于塑料件的聯接，其材料通常由具有一定柔韌性的塑料材料構成�？ǹ圻B接最大的特點是安裝拆卸方便，可以做到免工具拆卸。

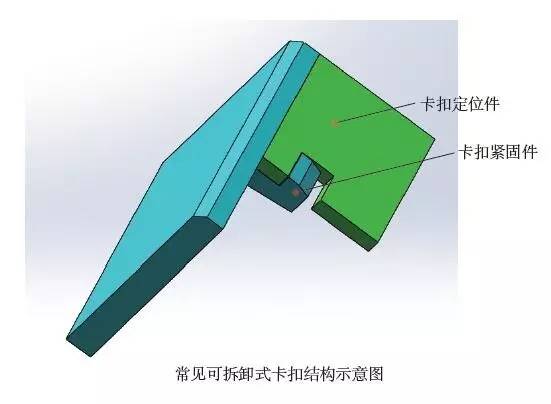

一般來說，卡扣由定位件、緊固件組成。定位件作用是在安裝時，引導卡扣順利、正確、快速的到達安裝位置。而緊固件作用是將卡扣鎖緊與基體上，并保證使用過程中不脫落。根據使用場合和要求的不同，緊固件又分可拆卸緊固件和不可拆卸緊固件�？刹鹦毒o固件通常被設計成當施加一定的分離力后，卡扣會(huì )脫開，兩個連接件分離。這種卡扣，常用于連接兩個需要經常拆開的零件。不可拆卸緊固件需要人為將緊固件偏斜，方能將兩零件拆開，多用于使用過程中不拆開零件的連接固定。
11.塑料鉚焊

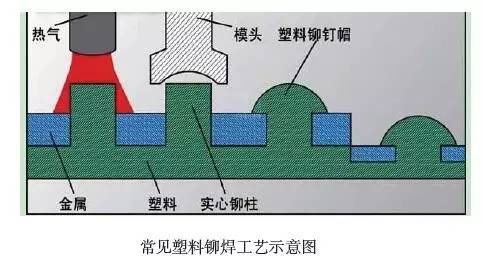

鉚焊接工藝特別是用于連接不同材料制成的零件（例如塑料與金屬）。一個零件上有鉚柱，伸入另一個零件的孔中。然后通過塑料的冷流或熔化，鉚柱變形，形成鉚釘頭，將兩個零件機械性鎖緊在一起。通過改變焊頭的設計，可以獲得多種不同的鉚釘頭設計。
冷鉚焊接：在冷鉚焊接中，通過高壓使鉚柱變形。冷流使得鉚柱區域產生大的應力，因此僅適用于延展性較好的塑料。
熱鉚焊接：在熱鉚焊接中，壓縮焊頭發熱，因此在鉚柱上形成鉚釘頭所需壓力較小，鉚釘頭中產生的殘余應力也較小�？蓱糜谳^冷鉚焊范圍廣得多的熱塑性材料中，包括玻璃填充材料。其接頭質量取決于工藝參數的控制：溫度、壓力和時間。
熱氣鉚焊接：在熱氣鉚焊接中，以過熱空氣流的方式為鉚柱加熱，通過鉚柱周?chē)臍夤軅鳠�。然后獨立的冷焊頭放低，壓縮鉚柱。
超聲波鉚焊接：在超聲波鉚焊接中，利用焊頭提供的超聲波能量將鉚柱熔化。在焊頭持續的壓力過程中，熔化的鉚柱材料流入焊頭內的型腔中，形成所需的鉚釘頭設計樣式。
塑料件焊接工藝
焊接原理都是一樣的，先把要焊接的兩個塑料件對接面加熱到熔化，然后增加焊接面的對接壓力，穩定保壓一定時間至焊接面固化，即焊接成功。

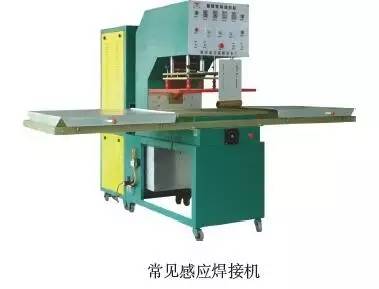

12.感應焊接
主要采用高周波設備高壓整流自激高周波電子管振蕩瞬間產生電磁波電流電場，利用被加工的PVC、TPU、EVA、PET等塑膠、塑料材料在電磁波電場內其塑膠、塑料材料的內部分子產生極性化摩擦生熱，加上一定的壓力使所需要熱合焊接的塑料、塑膠產品達到熔接效果。
13.旋轉焊接
旋轉摩擦式塑料焊接機一般用來焊接兩個圓形熱塑性塑料工件。焊接時，一個工件被固定在底模上，另一個工件在被固定的工件表面進行自轉運動。由于有一定的壓力作用在兩個工件上，工件間摩擦產生的熱量可以使兩個工件的接觸面熔化并形成一個禁固且密閉的結合。其中定位旋熔是在設定時間旋轉，瞬間停在設定的位置上，成為永久性的熔合。
14.熱板熔接

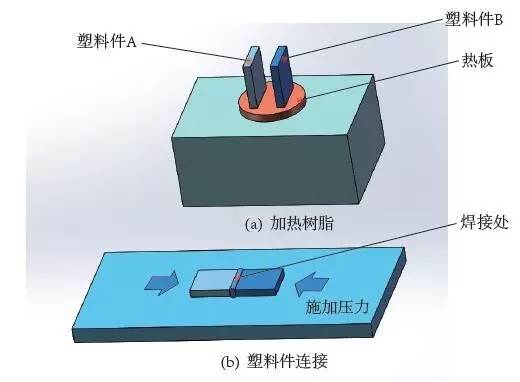

熱板熔接是指將要連接的兩塊塑料件的邊放到恒溫器控制的熱板上加熱直至表面熔化，然后采用較小的壓力將軟化了的兩表面壓在一起實現塑料件的連接，見圖。另外有一種常用的熱板熱合工藝，首先將需要連接的兩個部件疊放在一起，使用電熱管等途徑使熱合板發熱，熱合板下降至兩部件中的上部件，同時對熱合板施加一定的壓力，熱合板將兩部件接觸區域熔化然后固化連接在一起。這種工藝主要用于高分子樹脂膜材與塑料件件的密封連接。
15.熱氣體焊接
熱氣體焊接的方法有三種：點焊、永久熱氣體焊和擠焊。他們的基本原理一樣，通過電機所產生的風帶走電熱絲所產生的熱量，從而得到流動的熱空氣，使被焊接的兩個塑料件與焊條加熱呈熔融狀態而粘合在一起，從而達到焊接的目的。其中點焊用于永久焊接前將各件固定在一起。
點焊為對材料進行臨時焊接，不需要焊條即可完成，并且需要使用點焊焊嘴。

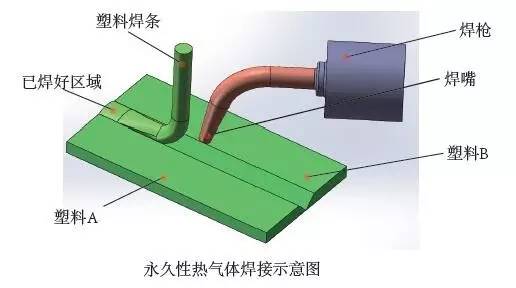

永久焊要使用與焊接的零件材料相同的焊條，焊嘴在焊接區域上以扇形來回迅速移動，直到V型槽和焊條軟化到能夠焊接，通常用熱滾筒壓在一起。擠焊是指填充樹脂或者以顆粒的形式從漏斗處進給或者以筒上的焊條的形式給出，然后從由電動機驅動的單螺桿熔室中擠出，采用電熱圈或者熱氣體進行加熱，結合面用連接在擠出機上的熱氣體預熱器進行加熱，最后填充樹脂和被焊接件熔化而連為一體。
16.超聲波焊接

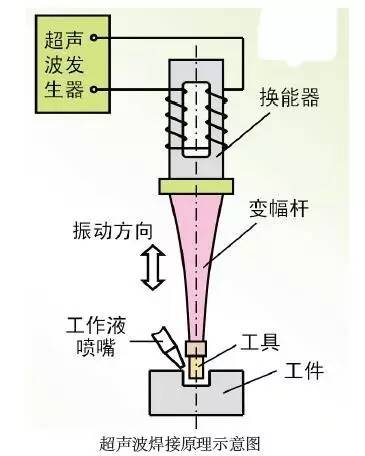

超聲波焊接是通過超聲波發生器將50/60赫茲電流轉換成15、20、30或40KHz電能。被轉換的高頻電能通過換能器再次被轉換成為同等頻率的機械運動，隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接合部，在該區域，振動能量被通過摩擦方式轉換成熱能，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。超聲波不僅可以被用來焊接硬熱塑性塑料，還可以加工織物和薄膜。
一套超聲波焊接系統的主要組件包括超聲波發生器，換能器/變幅桿/焊頭三聯組，模具和機架。
超聲波塑料焊接的好壞取決于換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調節的，振幅由換能器和變幅桿決定。
17.振動焊接
振動焊接工藝中有六個工藝參數：焊接時間、保壓時間、焊接壓力、振幅、頻率和電壓。
振動焊接分為：線性振動焊接、軌道振動焊接和角振動焊接。

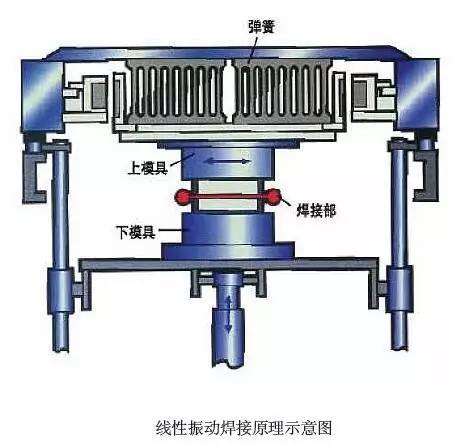

線性振動摩擦焊接利用在兩個待焊工件接觸面所產生的摩擦熱能來使塑料熔化。熱能來自一定壓力下，一個工件在另一個表面以一定的位移或振幅往復的移動。一旦達到預期的焊接程度，振動就會(huì )停止，同時仍舊會(huì )有一定的壓力施加于兩個工件上，使剛剛焊接好的部分冷卻、固化，從而形成緊密地結合。
軌道式振動摩擦焊接是一種利用摩擦熱能焊接的方法。在進行軌道式振動摩擦焊接時，上部的工件以固定的速度進行軌道運動——向各個方向的圓周運動。運動可以產生熱能，使兩個塑料件的焊接部分達到熔點。一旦塑料開始熔化，運動就停止，兩個工件的焊接部分將凝固并牢牢的連接在一起。小的夾持力會(huì )導致工件產生最小程度的變形，直徑在10英寸以?xún)鹊墓ぜ梢杂脩密壍朗秸駝?dòng)摩擦進行焊接。
角振動焊接是指一個工件圍繞一個支點作旋轉運動，目前很少出現商業化生產的角振動焊機。
18.激光焊接

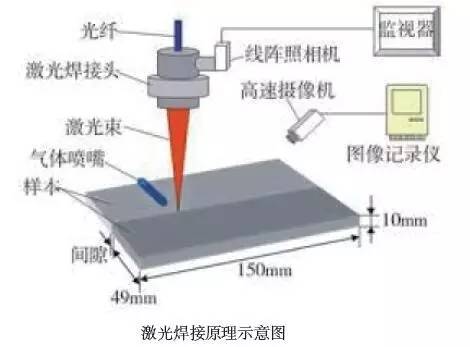

激光焊接技術是借助激光束產生的熱量使塑料接觸面熔化，進而將熱塑性片材、薄膜或模塑零部件粘結在一起的技術。
它最早出現在20世紀70年代，但是由于費用昂貴，無法和更早的塑料粘接技術相競爭，如振動焊接技術、熱板焊接技術。但是從20世紀90年代中期開始，由于激光焊接技術所需要的設備費用下降，該技術才漸漸受到人們的廣泛歡迎。
當被粘接的塑料零部件是非常精密的材料(如電子元件)或要求無菌環境(如醫療器械和食品包裝)時，激光焊接技術就能派上很大用場。激光焊接技術速度快，特別適用于汽車塑料零部件的流水線加工。另外對于那些很難使用其它焊接方法粘接的復雜的幾何體，可以考慮使用激光焊接技術。
激光焊接的優點主要有：焊接設備不需要和被粘結的塑料零部件相接觸；速度快；設備自動化程度高，很方便的用于復雜塑料零部件加工；不會(huì )出現飛邊；焊接牢固；可以得到高精度的焊接件；無振動技術；能產生氣密性的或者真空密封結構；最小化熱損壞和熱變形；可以將不同組成或不同顏色的樹脂粘結在一起。
19.熱金屬絲焊接
熱金屬絲焊也被稱作電阻焊，使用金屬絲在連接的兩個塑料件之間傳遞熱量使得塑料件表面熔化，并施加一定的壓力而使其連接在一起。
金屬絲放置在要連接零件中的一個表面上，當電流通過金屬絲時，利用他的電阻使金屬絲生熱，并將熱量傳遞給塑料件。焊接完后金屬絲仍留在塑料制品內，而伸出連接處以外的部分在焊接后剪掉。一般會(huì )在零件上設計溝槽或其他的定位結構保證金屬絲在合適的位置。
