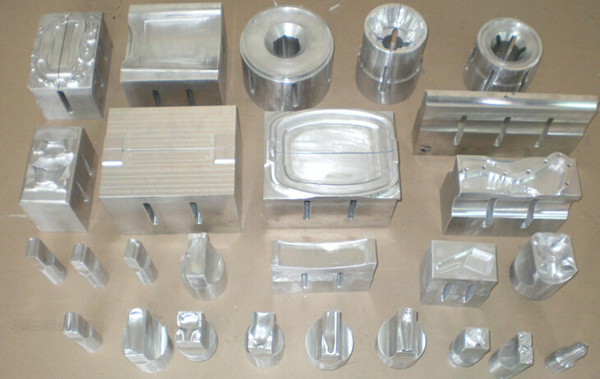

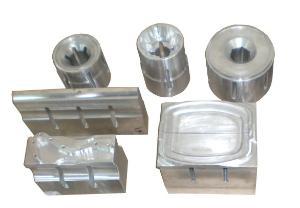

超聲波模具振態的好壞影響超聲波焊頭的壽命及熔接能力，更嚴重會(huì )致使超聲波系統損壞，超聲波模具振動型式需為諧振模態，振幅分布均勻，內交變應力分散，且數值要愈小愈好，因此判斷超聲波模具的振態是否正常，是制作超聲波焊頭重要的工作。
超聲波模具振態測試與判斷主要有以下五個方面：

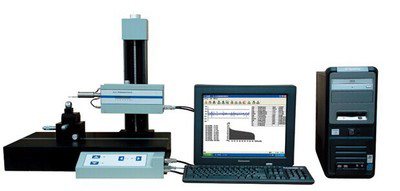

1.HORNCHECK機臺測試
檢視超聲波模具發振時頻率（F）電流值〈A〉、電壓值〈V〉是否在標準值之內；頻率不在標準的范圍內時，超聲波的電氣特性有可能是不一樣的。也就是說當超聲波模具不在標準頻率時其諧振，并不代表其在標準頻率范圍內仍是可以保持諧振的。
檢視超聲波模具起振時之電流、電壓是否有不正常之PULSE，PULSE大表示超聲波焊頭起振困難，即此表示超聲波模具振態不佳。

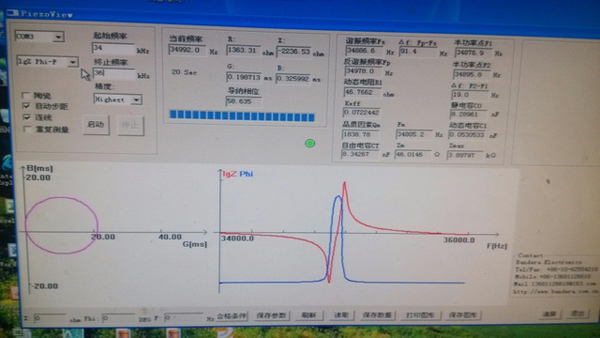

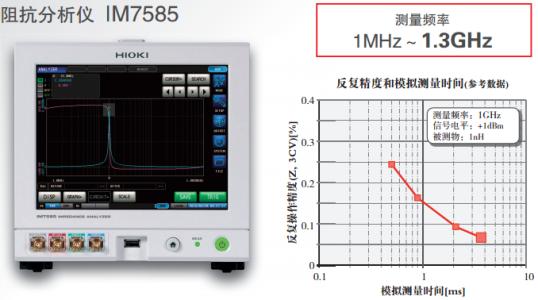

2.阻抗分析儀〈HP 4194〉測試
利用頻率掃描檢視超聲波模具共振頻率之波形是否正常，是否有復頻率存在，超聲波焊頭除諧振頻率外有接近的頻率存在表示此超聲波焊頭是異常的。檢視超聲波模具共振阻抗值是否正常，原則上阻抗越低越好。
3.量測超聲波焊頭振幅檢視振幅分布
超聲波模具振幅呈平均分布表示焊頭振態佳，應力分散。
4.手感觸測超聲波模具的振動狀態
正常的超聲波模具其發振時是振動狀態平順，如起振時有抖動、兩段發振或明顯的橫振波的情況都是屬不正常，以手感觸測時是可以察覺。超聲波模具正常狀況短時間發振測試是不會(huì )有溫升，如在測試時即有溫升狀況是屬不正常的超聲波模具。
5.以計算機分析超聲波焊頭的振動狀態

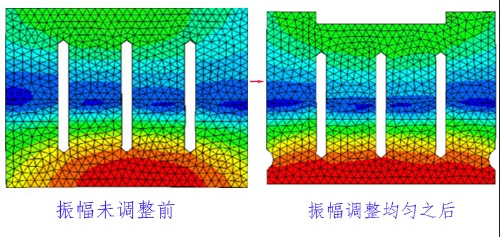

將超聲波焊頭之幾何型體繪制成3D圖文件，配合有限元素分析軟件，輸入焊頭材質、材質之傳導音速度及頻率范圍等參數，經掃描分析即可從計算機摹擬動畫或影像上，檢視判讀超聲波焊頭的振動狀態及焊頭的應力、振幅分布狀況。
