數顯手持式超聲波焊接機焊接參數屏顯，更加美觀大氣。
數顯手持式超聲波焊接機結構組成
驅動電源主要由前、后操作面板和箱體組成，前面板控制功能采用全數字操作，中文菜單顯示，操作簡單，界面友好;后面板輸入電源接口和輸出通訊接口均采用不可重接接插件，無需擔心連接錯誤。
1、操作面板介紹

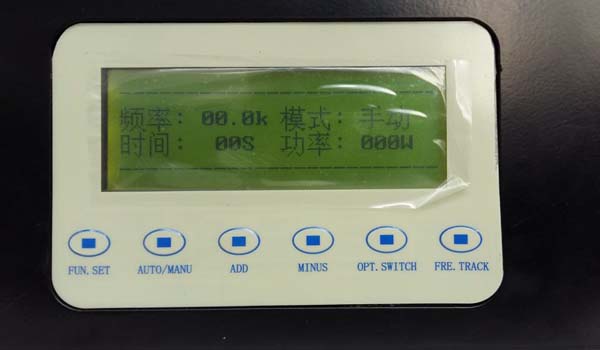

前面板功能介紹

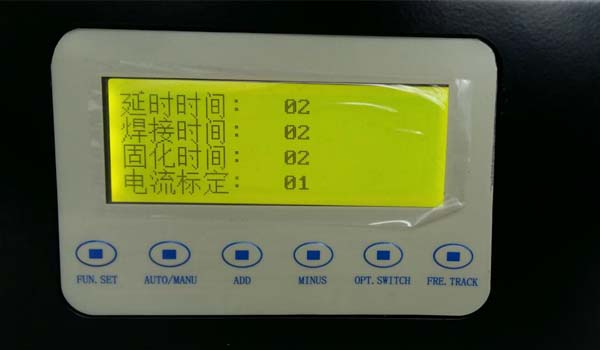

面板“FUN.SET”為參數設置按鈕，按下此按鍵進入參數設定界面，被設定參數上面的光面會(huì )閃爍，界面如下圖，
按下按鍵“ADD”閃爍的參數會(huì )加一，按下按鍵“MINUS”按鍵，閃爍的參數會(huì )減一，按下按鍵“OPT>SWITCH”按鍵，閃爍的光標會(huì )移動至下一個被設置的參數上面，此時可以進行該參數的設定。待所有所需參數設定完畢，按下按鍵“FUN.SET”界面回到主界面。按下按鍵“FRE.TRACK”按鍵，機器立刻發出超聲，此按鍵的功能為試音按鍵。
按鍵“AUTO/MANU”按鍵為手動和自動切換按鍵。電流標定：此功能為設定采樣功率的基數，設置越大，顯示的功率越小。
后面板功能介紹
后面板均采用不可重接插座，都只能一一對應連接，無需擔心接錯，從左到右從上到下功能以此為：冷卻風扇排風口，電源開關(自帶保險絲)下面為四芯手槍插座，***右邊為調撥線圈，可調解頻率(小范圍)。
2、功能模式選擇
共有兩個工作模式可供選擇：
自動模式
手動模式
“自動模式”可控制功能;
當待機模式在“自動”時，在自由焊接狀態時，按下執行機構焊接按鈕一次，系統將順序自動執行“延遲”、“焊接”、“固化”三組當前的預設時間，其中“延遲”時間為電路延遲起振時間，此處為固定時間，“焊接”時間為超聲波工作時間，“固化”為工件冷卻時間，當三組時間全部執行完成后，焊接結束，回到當前待機模式
“手動模式”可控制功能;
手動模式為用戶完全控制模式，當執行機構焊接按鈕閉合時，超聲波發振焊接，當執行機構焊接按鈕松開時，一次焊接完成，焊接時間由執行機構焊接按鈕閉合時間決定，即由用戶自己決定
