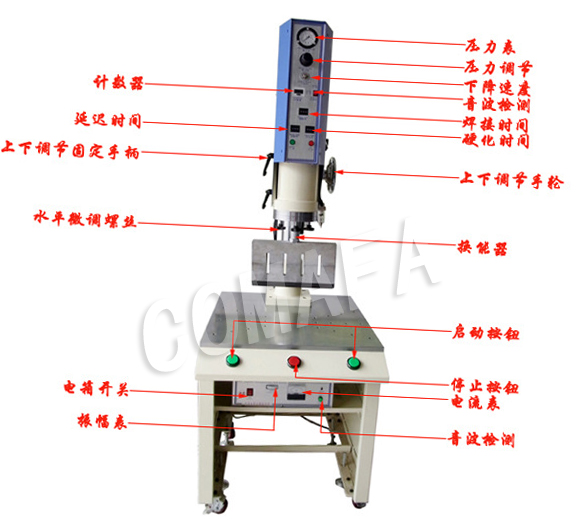

1、電源開關：電箱的電源接入開關。打開此開關后，本機電源導通，同時電源指示燈亮。
2、焊接時間控制旋鈕：設定超音波發振時間，根據加工件的要求，調整此旋鈕，達到焊接效果。
3、風扇網：電箱內散熱的風扇保護網。
注意：切不可將手指伸入扇網以免刮傷手指。也不可將物品堵住扇網，保持通風流暢。
4、輸出控制電纜插座：將電箱內產生的超音波能量通過此插座及邊接電纜線輸送到手提換能器上。
注意：電箱工作時，此插座內的電極有高壓電流，切不可讓其裸露或用手觸摸。
5、保險管座：本機安全裝置之一，內裝保險管(2A)。
注意：若電箱超載工作時，保險管內保險絲會(huì )自行空斷，以保護電箱內其它組件。
6、電源線：連接電箱到外接電源的電源引入線，將插頭插在電源插座上。
7、焊頭：將換能器轉換出來的超聲波能量通過焊頭傳遞到工件上，再通過人手的作用力達到焊接目的。
注意：焊頭的各部分尺寸是根據聲學傳遞原理設計制作而成，因此切不可隨意改變焊頭形狀及尺寸，以免影響本機的正常使用或造成焊頭報廢。更換焊頭時必須將電源斷開。
8、發振筒：由絕緣材料制成，內裝換能器及焊頭，供操作者手提之作用。
注意：內裝換能器是將電箱內引來的高壓電流通過換能器將電能轉換為機械能，因此請勿私自拆開或將發振筒外殼打(壓)碎，以免觸電，確保安全。
9、聲波控制開關：本聲波控制開關是供操作者操作時控制聲波發射工作而設，操作時操作者將焊頭對準被焊接工件輕按本開關并用力緊壓工作。
10、輸出控制電纜接頭：將電箱內產生的超聲波能量通過同電纜的連接傳遞到換能上的接頭。
