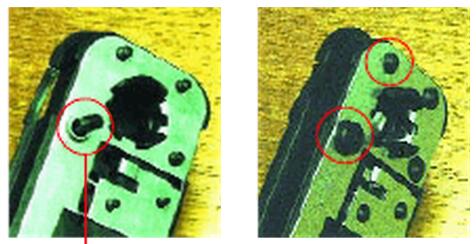

圓形及空芯鉚柱（圓柱及管狀熱樁）熱鉚接工藝的加工、生產、裝配流程簡單。圓形鉚柱用于固定平板，全部加工過程可以用相對簡單的設備，可實現多種鎖合緊固設計（如下圖所示，紅色圓圈標示的鼓形鉚頭和鐓頭或圓頭鉚帽）(Cheese-headandRivetorDomedheads)。長鉚柱和三、四個肋狀立鉚筋用作定位銷，在開始組裝階段起到對準、校正和就位功能。本實例中，長鉚柱成形＂鼓形鉚帽＂作為輔助緊固點，同時作為裝配區域低產品高度。
因此實芯鉚柱（熱樁）直徑大于3mm時應注意在注塑模件正面冷卻收縮時產生凹陷現象，依塑料材質而定可相應地延長加工處理時間。
故在需要更高緊固強度的場合，推薦使用空芯鉚柱（管狀熱樁），空管壁厚介于0.75～2.0mm之間，可以考慮1.25mm的壁厚可適用于大多數應用場合。取出內芯做成空芯鉚柱（管狀熱樁）壁厚1.0mm，注塑成形牢固的管狀耦合，具有優于其它形式鉚柱（熱樁）更高的抗拉強度和易于加工處理優點。
