車門附件安裝包括門外把手、門鎖總成、車門開度限位器、玻璃升降機構、車窗玻璃等的安裝。
1）門外把手及門鎖總成安裝
一般門外把手及門鎖總成應同時安裝，其安裝步驟如下：
安裝門外把手框→安裝前、后襯塊→安裝內側鎖止拉索總成→安裝門外把手總成→連接線束插頭→安裝前門鎖芯→安裝門外把手蓋。
1.安裝門鎖開啟桿
安裝前門鎖并君稈時，按A向插迸安裝孔，再按B，向旋轉，如下圖。

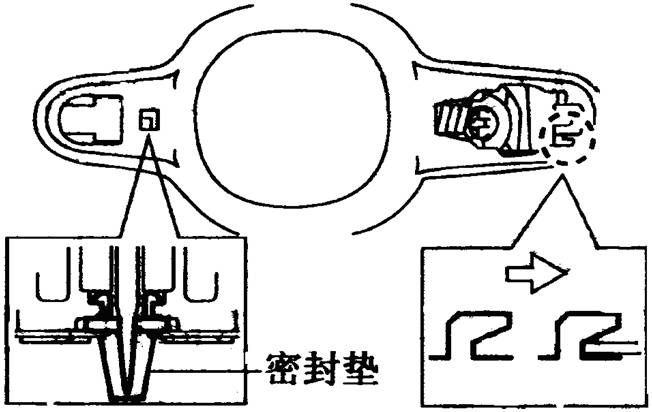

2.安裝門外把手密封墊
用兩個卡夾安裝門外把手前、后襯塊，如下圖。

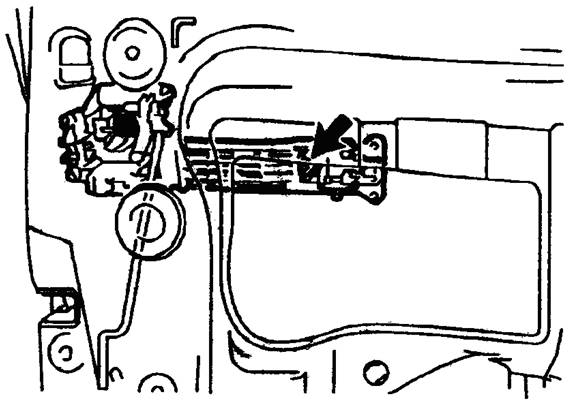

3.安裝門外把手框
將潤滑脂涂抹在前門外把手框的滑動部位，用螺釘安裝前門外把手框，擰緊扭矩為4．0N?m，如下圖。

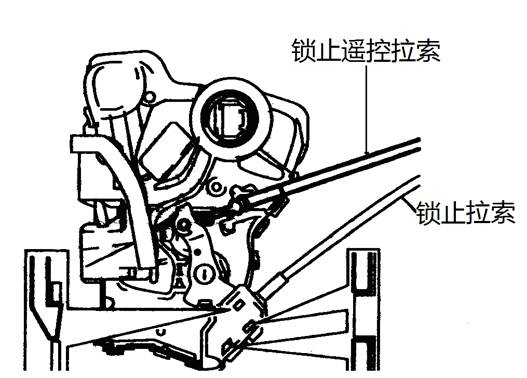

4.安裝門鎖止遙控拉索總成及鎖正拉索總成
安裝鎖止遙控拉索憩成時，插牢鋼索接頭并固定好鋼索套管；牢3個卡爪，如下圖。

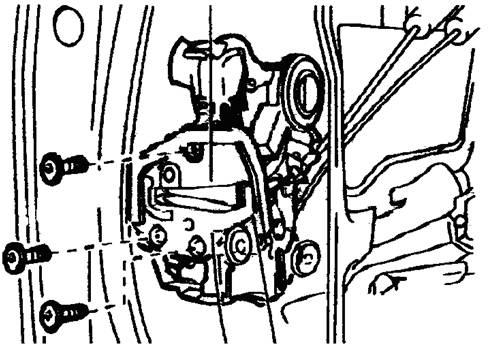

5.安裝門鎖總成
將通用潤滑脂涂抹在前門門鎖總成的滑動零件上，將前門鎖開啟桿插入門鎖總成，并確保鎖開啟桿牢固地連接到門鎖總成上，用3個螺釘安裝門鎖總成，擰緊扭矩為5.ON?m，如下圖。

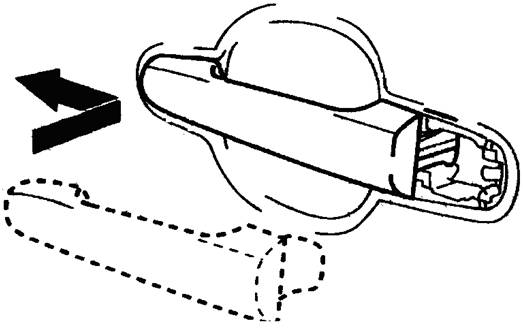

6.安裝門外把手總成
將前門外把手總成的后端插入前門外把手框內，然后，將前門外把手總成推向車輛前方，使之就位，如下圖。

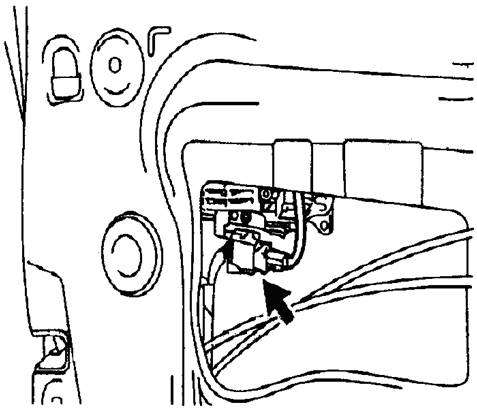

7.連接線束插頭
連接線柬插頭，如下圖。

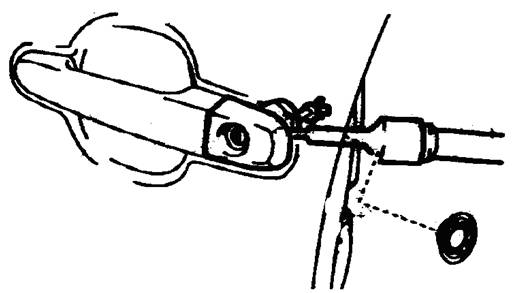

8.安裝前門鎖芯
確保鎖芯桿插入門鎖總成中，用螺釘安裝前門鎖芯，擰緊扭矩為4.ON?m，如下圖。

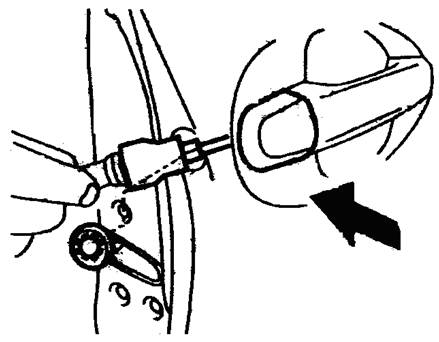

9.安裝門外把手蓋
用螺釘將把手蓋和門鎖鎖芯同時安裝，確保門鎖鎖芯桿已插入門鎖，擰緊扭矩為4.0N?m，之后安裝孔塞，如下圖。
