在儀表板總成中安裝的主要零部件有儀表面板側蓋、手套箱、乘客側氣囊模塊、A/C控制面板總成（空調控制）、錄音機、中央面板、顯示器支架及時鐘、多顯示器罩、儀表罩外罩、組合儀表、儀表罩內罩、底蓋及方向柱蓋等。下面介紹各零部件的安裝步驟及注意事項。

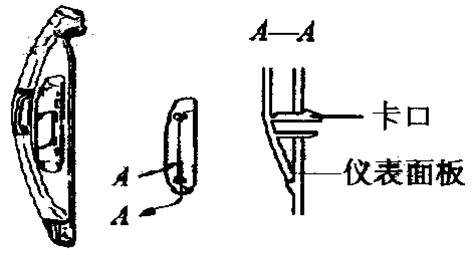

（1）安裝儀表面板側蓋。儀表面板與左右兩側蓋均用卡扣連接，因此，安裝時對準卡扣壓進即可，如下圖。
（2）安裝手套箱。安裝手套箱時，先安裝手套箱門總成，面板然后再安裝手套箱門擋塊。

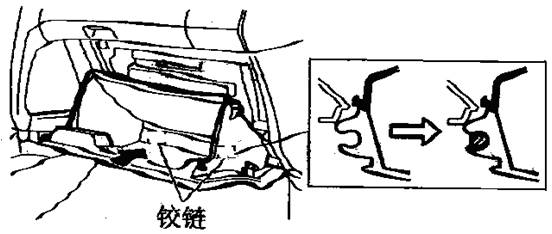

①安裝手套箱門總成時應水平地接合兩側的鉸鏈，注意操作不要用力過猛，如下圖。

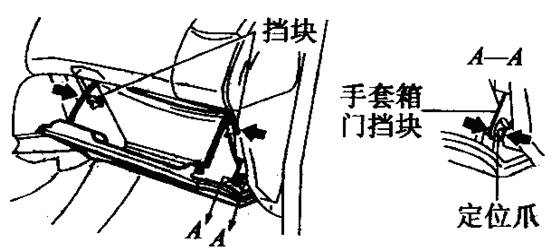

②按下圖箭頭所示方向推人手套箱門兩側的同時，關閉箱門，使其接觸到各自擋塊上，以將手套箱門擋塊安裝到手套箱門上。

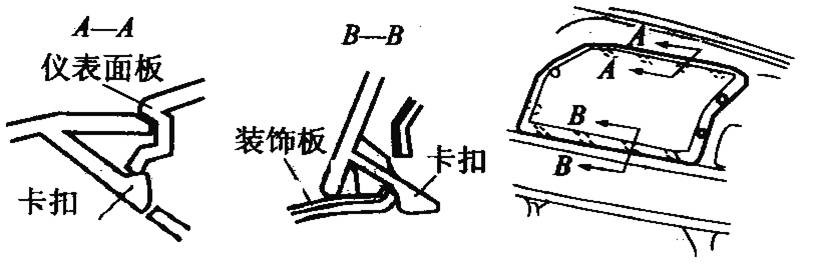

（3）安裝乘客側氣囊模塊。儀表面板與乘客側氣囊模塊采用兩種不同形狀的卡扣連接，即上排和左右兩側采用A形卡扣，下排用B形卡扣，安裝時對準上排4個卡扣稍微壓下，檢查左右卡扣位置是否正確，確認后壓下即可安裝完畢，如下圖。

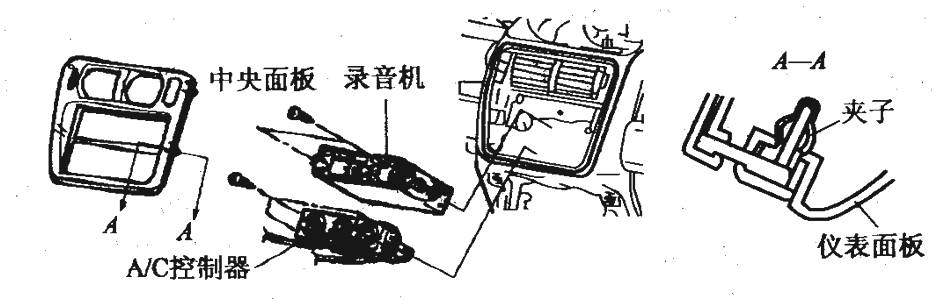

（4）安裝A/C控制面板總成、錄音機及中央面板。安裝順序為先裝A/C控制器總成，然后安裝錄音機，安裝中央面板，如下圖。
①安裝A/C控制器總成。A/C控制器總成與儀表板總成用螺紋連接，操作時將A/C控制器總成左右兩側的安裝孔與儀表板總成上相應的安裝位置對準，用自攻螺釘連接，擰緊扭矩為3~5N?m。
②安裝錄音機。其安裝方法與安裝A/C控制器總成相同。
③安裝中央面板。中央面板與儀表板總成采用夾子連接，操作時對準左右兩側4個夾子，用力應均勻，不要過猛。

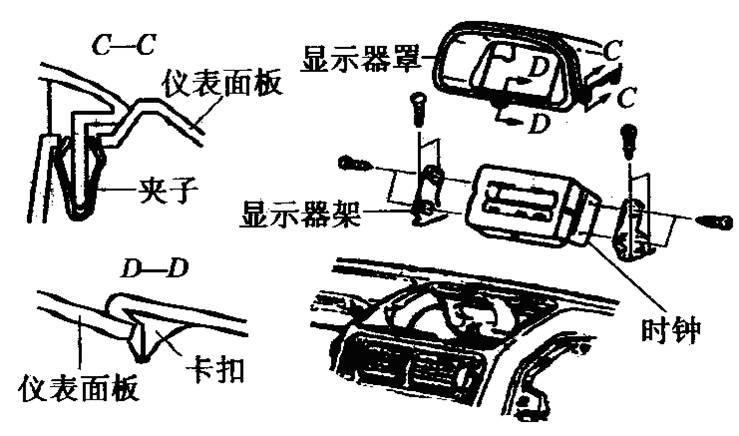

（5）安裝顯示器支架、時鐘及多顯示器罩。安裝順序為先將時鐘與顯示器架相連，然后通過顯示器架安裝到儀表板總成上，安裝顯示器罩，如下圖。
①時鐘與顯示器架相連。時鐘的左右兩側分別用兩個自攻螺釘安裝顯示器架，擰緊扭矩為3~5N?m。
②安裝時鐘。將已經安裝顯示器架的時鐘安裝到儀表板總成，操作時將顯示器架上的安裝孔對準儀表板總成上相應的位置，用左右各兩個自攻螺釘連接，擰緊扭矩為3~5N?m。
③安裝顯示器罩。顯示器覃與儀表板總成采用夾子和卡扣連接，即正面用卡扣，后面左右兩側各用兩個夾子。操作時應對準各夾子及卡扣，用力不要過猛。

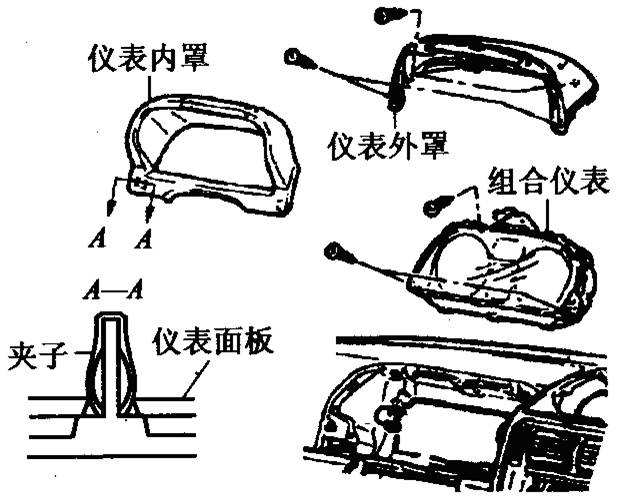

（6）安裝儀表外罩、組合儀表、儀表罩內罩。組合儀表及其護罩的安裝順序為先裝儀表外罩，再安裝組合儀表，安裝內罩，如下圖。
①儀表外罩與儀表板總成前后共用4個自攻螺釘連接，安裝時儀表外罩上的4個孔對準儀表板總成上相應的安裝孔，螺釘的擰緊扭矩為3。5N?m。
②組合儀表與儀表板總成共用3個自攻螺釘連接，即下邊2個螺釘，上邊1個螺釘，安裝時儀表外罩上的3個孔對準儀表板總成上相應的安裝孔，螺釘的擰緊扭矩為3~5N?m。
③儀表內罩與儀表板總成共用4個夾子連接，即前邊2個后邊2個。安裝時對準各夾子及安裝孔，用力應均勻，不要過猛。
（7）安裝底蓋、方向柱蓋。底蓋與方向柱蓋的安裝，在轉向系統安裝完畢后進行。底蓋與方向柱蓋的連接方式隨車型及制造廠家有所區別。比如方向柱蓋有些車型用螺紋連接，也有夾子和卡扣連接的。不管什么樣的連接方式，均應先認真閱讀工藝卡，嚴格按工藝要求操作。
