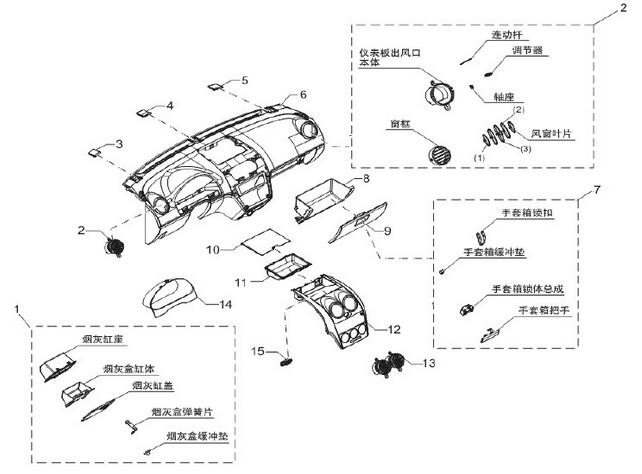

儀表板中的操縱機構、各種儀表、控制開關及設施按其功能一般分為駕駛操控區和乘用功能區兩部分。駕駛操控區即主儀表區，指操控車輛行駛的有關功能區，一般集中在方向盤周?chē)�，如行�?chē)里程表、車速表、發動機轉速表、燈光開關、雨刷器開關等；乘用功能區即副儀表區，指空調旋鈕、音響控制、儲物盒等，一般集中在儀表板的中部及右側。汽車左、中、右分塊式儀表板系統，如下圖：
1-煙灰盒總成 2- 儀表板出風口總成 3-儀表板前圍螺釘飾蓋（左） 4-儀表板前圍螺釘飾蓋（中） 5-儀表板前圍螺釘飾蓋（右） 6-儀表板 7-手套箱鎖扣總成 8-手套箱盒 9-手套箱總成 10-儀表板上儲物盒蓋 11-儀表板上儲物盒體 12-儀表板中間裝飾板 13-儀表板出風口總成（中央） 14-儀表護罩 15-儀表板上儲物盒鎖扣總成
