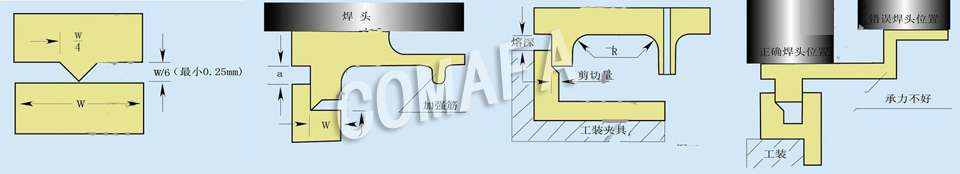

超聲波能量傳遞中的高壓強和劇烈振動，所以在焊口設計中還應避免以下結構隱患：
1、超聲波焊頭和（或）超聲波工裝與焊件接觸面太小，容易在焊件表面產生壓痕和熔斑。建議該接觸面積應大于焊接面積的三倍，且盡可能正對焊接處。
2、蓋狀上工件太薄，容易在共振下開裂，或“擊穿”，建議加筋處理。
3、細小附件與主體連接處強度太弱，容易振斷，建議在根部加一圓R。
4、結構承力不好，致使能量不能有效地傳遞到結合面上。如無法避免這種設計，則應將超聲波聲頭及超聲波工裝的著力面改在承力良好的位置。
此外，工裝夾具也在很大程度上影響焊接效果，被焊工件的材料、形狀、壁厚及不對稱性等因素均可能影響能量向界面的傳遞。這都需要精心設計工裝夾具，以保證焊接界面的均勻承力。
對于某些焊件，結合面可能過于嚴合而不能產生相對位移，這時可適當降低超聲波工裝的剛性，以保證在結合面產生異相狀態。
