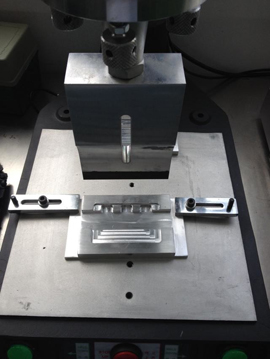

超聲波焊接時不能獲得足夠的功率，超聲頻電源的最佳負載與換能器等效電阻，不匹配，導致能量不能有效傳輸。此時，需要進行阻抗變換，即將換能器的等效電阻經過阻抗變換與超聲波電源的輸出阻抗達到匹配保證能量的傳播，這就是超聲波阻抗匹配，阻抗匹配也是匹配電路要完成的一項功能，通常我們用輸出變壓器的方式或并聯電容的方法來實現。
上面談到的只是功率超聲技術中電匹配的一些基本的理論和實踐知識。實際的匹配電路的設計和調試是比較復雜的。這其中的原因是很多的！
1.從超聲波發生器電路本身來說，采用的放大電路的制式不同以及設計的電路工作點的不同，發生器的輸出阻抗是不同的，而且隨著T作中電路的狀態發生變化，其輸出阻抗也要發生變化，從而很難保證超聲換能器的永久理想匹配。
2.超聲換能器有很多特征頻率，如串聯共振頻率、并聯共振頻率、諧振頻率、反諧振頻率、最小導納頻率以及最大導納頻率等，在實際工作中，由于換能器的邊界條件的不同（包括電學和力學兩種邊界條件），很難保證換能器工作在某一種共振頻率上，
第三，在大功率狀態下，由于負載的變化以及換能器本身參數的變化（其中頻率及阻抗的變化是最主要的）使匹配變得更加復雜。鑒于上述考慮，可以這樣說，在大功率超聲設備的研制中，電匹配是最為復雜的一項工作。
在實際的匹配調試過程中，一方面要首先對換能器的性能參數有所了解，另一方面一定要在實際工作中摸索最佳的匹配條件，從而實現最好的匹配。
