手持式超聲波焊接機安裝超聲波模具的注意事項：超聲波模具與換能器要擰緊；沒焊接的時候試音電流超過1A一點點且不過在；3在沒焊接的情況下輕按按鈕，輕輕摸下超聲波模具有橫向移動。

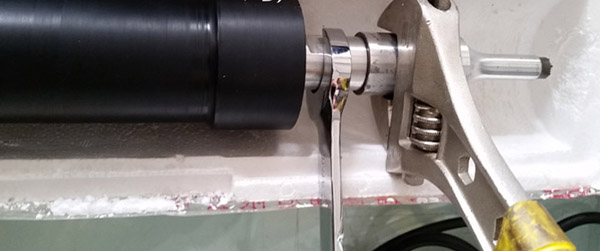

第一步，我們在拿到超聲波模具的時候，首先要把連接螺絲擰到底，然后安裝在超聲波換能器上，如下圖。
切記，一定要擰緊，不擰緊會(huì )損壞超聲波模具。
第二步，安裝好超聲波模具后不要直接焊接，要先按按鈕進行試音。
先不要進行超聲波焊接，按下手持搶的按鈕或者電箱上的音波運行，不要連續按著，輕輕按一下，電流在超出1A且不超過2A則為正常且報警指示燈不亮。
一般會(huì )遇到兩種狀況
第一種情況是報警指示燈亮，一般超聲波模具的制作的時候，比如28K的超聲波模具，一般經過測頻儀測試會(huì )在27.7到27.8之間，在超聲波模具頻率正確的情況下，有的時候出現報警指示燈亮，則可以用調撥線圈進行調節。
在調節調撥線圈的時候方向是不固定的，可以往前也可以往后，旋轉一會(huì )，按下按鈕或音波運行開關，直到報警指示燈不亮且試音電流在1到2A之間則為正常。
第二種情況則為試音的時候電流超過2A，則也可以用調撥線圈進行調節。調節到試音電流正常且指示燈不亮。
第三步，測試機器發力情況
在第二步正常的情況下，我們在按試音按鈕的時候，手輕輕摸一下焊頭，如果有橫向移動則證明發力是正常的。切記輕按按鈕和輕摸超聲波模具，如果沒有橫向移動則超聲波電箱內部元件損壞。
附加（判斷超聲波模具與電箱問題）
在使用一段時間后，超聲波模具的頻率會(huì )有變化，當超聲波模具的頻率如果超出了28K，使用后經常出現報警指示燈亮，當出現燈亮時，用調撥線圈進行調節，如果試音電流不能在規定的范圍內（超出1A且不超過2A）或指示燈一直亮則證明超聲波模具已經損壞。
如果出現上述故障，也有可能是超聲波電箱問題，就只要把超聲波模具卸下進行判斷。
當超聲波模具拆下后，按試音按鈕，如果試音電流在正常范圍內，則證明超聲波模具損壞，如果電流試音電流偏大，用調撥線圈調節電流不能在試音電流正常范圍內（超出1A且不超過2A）則證明超聲波電箱損壞。
