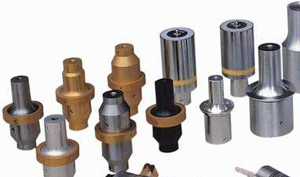

超聲波變幅桿用于增大和減小振幅。超聲波變幅桿的一端與轉換器連接，另一端與焊頭連接。

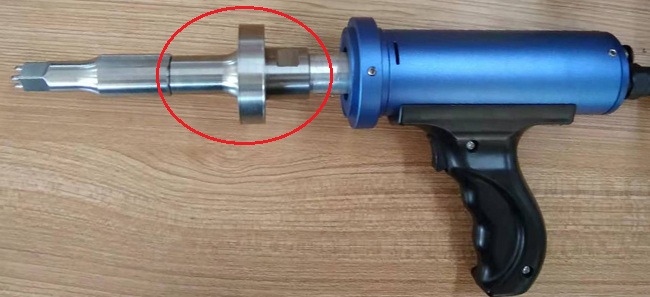

超聲波變幅桿的另一個重要功能是在波節面/節點提供夾緊位置（通常在中心附近）。套在變壓器外圍節點（節面）上的金屬環為夾緊環，通常將環刷成特定的顏色，以代表其增益大小。多數制造商提供顏色與增益之間的對應關系表格，就像在變壓器上貼上了清楚的增益標簽。
制造商一般還提供不同剛度夾緊環的變壓器。在既定應用中，變壓器的剛度對焊接質量和控制器顯示的焊接數據有很大的影響。在標準元件中，變壓器夾緊環在節點上，目的是為了將傳到夾緊結構中的振動減至最小。夾緊環結構中有橡膠Ｏ形圈。使用正方形截面的Ｏ形圈可以提高夾緊環的剛度。這些設計一般都比較昂貴，并且對于較長焊頭會(huì )有問題。
