超聲波焊接機由主動和被動部件構成。主動部件包括超聲波發生器、換能器、變幅桿、焊頭，主動部件產生聲波，繼而將其傳導至焊接件中。被動部件則用來承受產生的力，將焊接件保持在正確位置，主要支撐住焊縫。下面小編帶你詳細了解超聲波焊接機各部件的作用。
1、超聲波發生器
超聲波發生器會(huì )從接通的電源電壓中產生各自所需超聲波頻率的高壓。所有與焊接過程相關的數據均被準確測量和評估。發生器保護振動系統免受過載影響，保持振幅（焊頭移動）恒定并補償各自焊頭的振動行為。

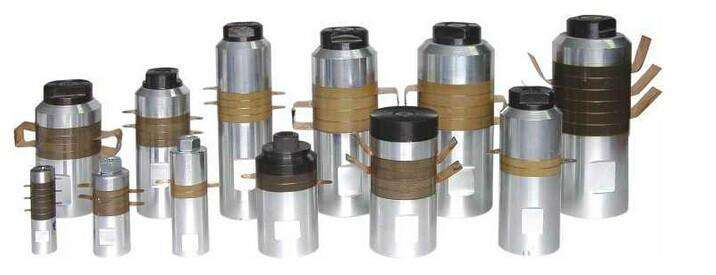

2、換能器
換能器是電氣和機械環境間的接口。它利用反向的壓電效應將電振動轉化為機械縱向振動并將其傳送到變幅桿和焊頭中。

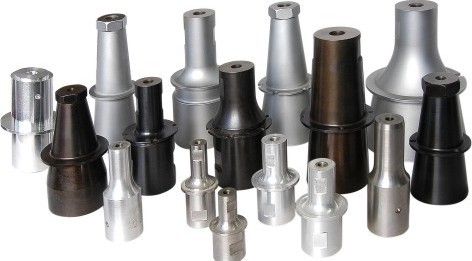

3、變幅桿
變幅桿經常被稱為Booster，能夠擴大或縮小換能器產生的振幅。由于變幅桿安裝在零結點位置，可以將變幅桿通過零結點位置固定在超聲波焊接機上，避免振動臂偏移，傳遞焊接力。

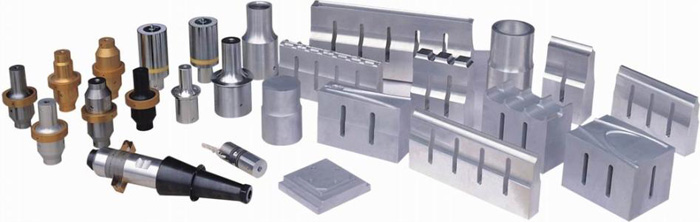

4、焊接模具，又被稱為焊頭
焊頭作為真正的主動焊接模具，將機械振動傳遞到焊接件中，也就是說，它將超聲波振動耦合起來。根據幾何構造，焊頭還能將振幅放大或縮小。換能器、變幅桿和焊頭共同形成了所謂的振動臂。振動臂始終與塑料材質和焊接件接觸面的幾何形狀相匹配。被動部件：底�；虻渍杷芰铣暡ê附邮侵冈诤缚p中按材料相接的方式相互連接。在力的作用下，縱向振動以20kHz、30kHz和35kHz的頻率以及5μm到50μm的焊頭振幅被導入塑料之中。超聲波振動通過焊件和模具的特殊結構聚集在一起。人們將焊件中這些特殊的結構稱為導能角。接合區域內的接觸點通過輸入的高頻能量，有針對性的發生變形。接觸面和分子鏈內部的摩擦產生熱量，將材料熔化。
