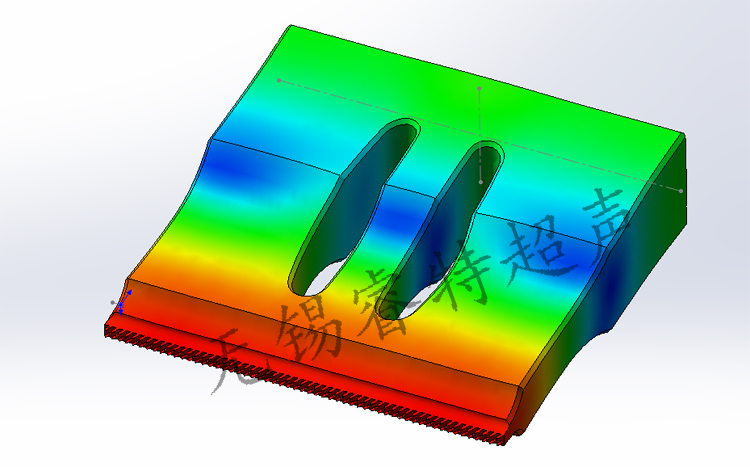

超聲波模具用印刷版條與塑料基片的固定連接，模具底部出齒，超聲波焊接頭發力正常，尺寸210*6mm，頻率為15k，材質7075航空鋁，實測頻率為14.85khz，模具加工周期為3天，頻率模擬效果見下圖。

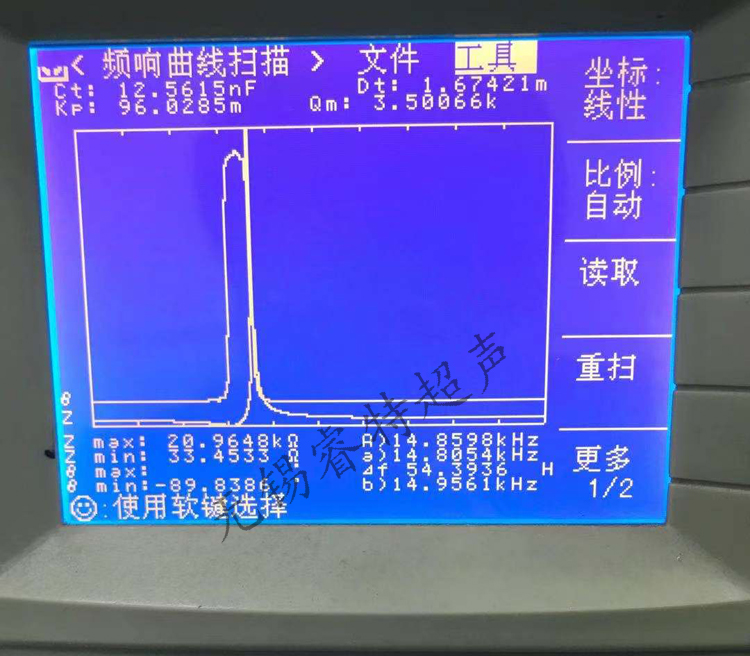

印刷板條與片基連接超聲波壓焊模具頻率測試圖（下圖）。
