 超聲波線束焊接機操作說明：
1.準備工作：
(1).檢查機器配件是否齊全，配置氣源。

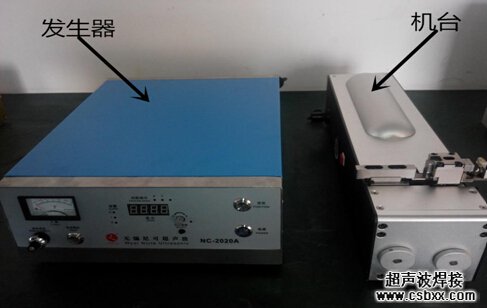

機器配有：發生器，機臺，電源線四芯，控制線五芯，換能器線二芯，腳踏線三芯，裝機器時確定連接線是否正確。
(2).連接電源，電源線一端有三根火線，一個零線。分別是L與N標識。一頭四芯插座與發生器相連接。
(3).插上氣源，通過調壓閥與氣壓表，保證氣壓為0.5-0.6Mpa
(4).將連接線分別對應發生器與機臺上面插座連接好，打開電源按鈕，指示燈亮。
2.發生器面板功能介紹：
(1).電源按鈕鍵：通上電，按下電源按鈕，電源指示燈會(huì )亮
(2).定位按鈕鍵：按下定位按鈕，機器不帶超聲波進行動作
(3).調節旋鈕鍵：用來設置功率大小與時間長短數值：（0-9）
(4).功能選擇鍵：確定選擇功能與參數設置的確定
(5).功能指示燈：指示作用。有功率：P與時間：T
(6).報警指示燈：報警作用有電壓：U電流：I功率：P
(7).F表：用來參考焊頭頻率（又稱為振幅表） 振幅表的量程為左右0.3。 在開機狀態下指針指示在0位。
(8).試音按鈕：測試頻率是否正常
(9).頻率調節：頻率調諧器是用來改變發生器的驅動信號的頻率。作用是用來校對發生器與換能器的頻率。
內圈量程為0—9，外圈量程為0—10。在未知情況下基準為內5，外0。
(10).數碼顯示管：顯示功率與時間數值
3.機臺面板功能介紹
(1).調壓閥：調節氣壓大小
(2).氣壓表：顯示氣壓的數值
(3).定位按鈕：功能跟發生器面板上面定位按鈕功能一樣
(4).調節旋鈕：根據線徑大小來確定線寬線高。
|
