網格圈超聲波焊接機基本構成是高頻電流轉換器、壓電式轉換器、調幅器、切割刀、步進控制旋轉環切裝置、PLC控制系統等系統組成。
超聲波切割刀是網格圈超聲波切割設備的關鍵部位，切割刀一方面進一步放大振幅，聚焦超聲波，另一方面是輸出超聲波，利用切割刀的類似刃口，將超聲波能量幾種輸入到被切割材料的切割部位。該部位在巨大超聲波能量的作用下，網格圈邊緣瞬間軟化、融化，強度大大下降，此時，只要施加很小的切割力，就可以達到切割材料斷裂的目的，還可使網格圈局部軟化、熔合，達到封邊的目的。

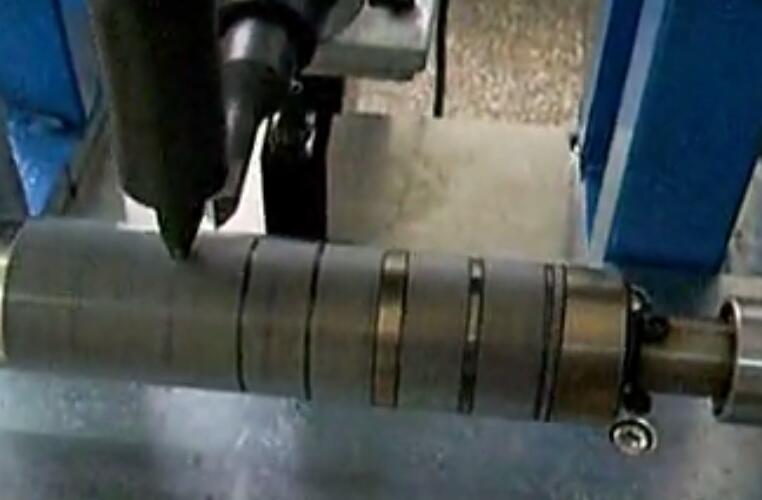

用步進電機來控制套有網格圈紙帶的工件旋轉，然后通過plc控制系統編程來控制步進電機脈沖，從而實現任意設置切割的線速度和網格圈的寬度。還可利用plc的強大功能實現班產量統計等輔助功能。
超聲波切割的網格圈具有切口光滑、牢靠、切邊準確，不會(huì )變形，不翹邊、起毛、抽絲、褶皺等優點。
