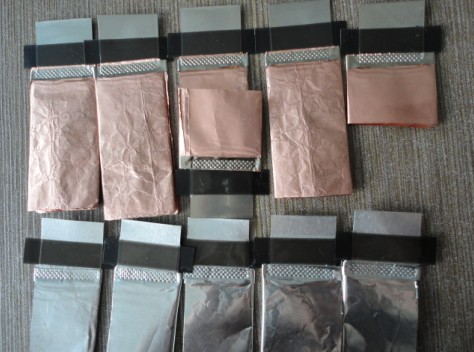

疊片動力鋰離子電池正負極超聲波焊接機用于疊片式動力電池正、負極多層極片與極耳長條形一次焊接；焊接面積：3x26mm、3x40mm、3x50mm、5x26mm、4x40mm、4x50mm等。
該機利用超聲波焊接原理完成焊接，設備由機臺、發生器、聲組件（換能器、變幅桿、焊頭）三部分組成。
疊片動力鋰離子電池正負極超聲波焊接機使用單點對焊的焊接方式實現焊接，操作過程中，操作員把待焊接的電池放到點焊工裝上，通過腳踏板觸發內部電磁閥信號，使焊頭下壓至被焊接物表面，焊頭與被焊接物表面的接觸電阻達到設定值時，即給與電源放電的反饋信號，開始進行焊接。焊接完畢后，操作員將工裝移出，并將電池取出后放置到流水線體上， 進一步由焊點檢驗人員進行檢驗，然后再取另一塊待焊接的電池進行焊接，如此反復進行操作。由于是對焊機單點操作，效率較低，勞動強度大。
