|
|||||||||||||||||||||
在超聲波設備的設計生產(chǎn)過(guò)程中，若超聲模具振幅設計太大，相應地材料內部應力也太大，超過(guò)了材料本身的抗拉強度和疲勞強度，結果就是模具材料開(kāi)裂。一般而言，我們建議客戶(hù)在設計超聲模具時(shí)，控制超聲模具的振幅參數在合理的范圍內，以保證超聲波系統能安全可靠的工作。
| 15khz | 20khz | 28khz | 35khz | 40khz | |
| 鋼材（鉻鋼或A3鋼） | 100μm | 80μm | 40μm | 30μm | 25μm |
| 鋁合金（7075/6061） | 70μm | 50μm | 30μm | 25μm | 20μm |
| 鈦合金 | 120μm | 100μm | 60μm | 40μm | 30μm |

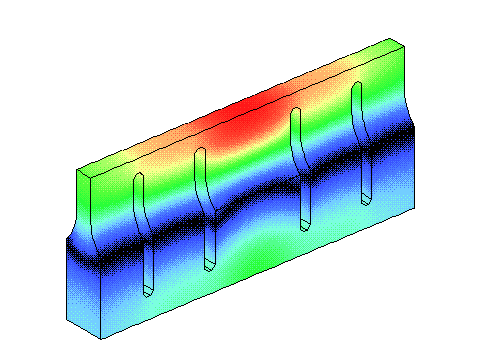

超聲波振幅通常指超聲波焊接設備的振幅。超聲波部件在做超聲波振動(dòng)時(shí)，其運動(dòng)形式一般是縱向的伸縮運動(dòng)。這種運動(dòng)是由于構成這個(gè)部件的材料，在周期性的外力作用下變形產(chǎn)生的。其特點(diǎn)是該部件整體作伸長(cháng)和縮短的周期性變形，越接近端面，變形量越大；部件的兩頭，變形量；端面質(zhì)點(diǎn)的來(lái)回往復運動(dòng)，靜止點(diǎn)（或叫起始點(diǎn)）在中間，運動(dòng)軌跡在靜止點(diǎn)兩邊等量分布。其測量難點(diǎn)在于頻率高和振幅小。通常頻率在12kHz～50kHz之間，振幅在1μm～100μm之間。
