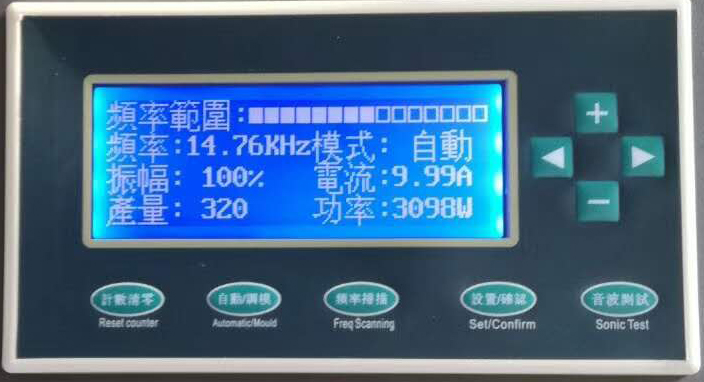

主顯示窗口功能說明：
1.頻率范圍：顯示發生器所追蹤到換能器及模具的諧振頻率點的位置，將模具及換能器調整到發生器中心頻率點中間的位置。如中心頻率點顯示偏左或偏右，表示超聲波模具頻率偏低或偏高。
2.頻率：顯示為到當前時間的實際諧振頻率，單位為KHZ。
3.振幅:顯示超聲波輸出振幅及功率的百分比。
4.產量：顯示超聲波焊接設備生產次數。
5.模式：此機型有兩種工作模式，一種為自動模式，焊接過程由所設定的時間來控制；另一種為調模模式，按“啟動”鍵后，焊頭下降，以便調節模具高度，如需焊頭上升，按“急�！辨I。
6.電流:顯示工作電流的大小。
7.功率:顯示焊接后瞬間輸出功率。
工具欄說明：
1.計數清零：按此鍵后對產量數量清零。
2.自動/調模：進行自動模式與調模模式的切換。
3.頻率掃描：此機型為計算機自動追蹤頻率，更換模具后請按頻率掃描鍵，系統將自動進行頻率掃描程序，掃描正常后系統將自動保存超聲波模具頻率數據；如掃描不正常，系統將報警并提示相應故障信息。
4.設置確認：按設置確認鍵進入設置界面，可對相應焊接參數作調整，調整完畢再此鍵進行確認保存。
5.音波測試：用于檢查露于空氣中處于空載狀態下的換能器/變幅器/焊頭焊頭組件的消耗功率，同時也能夠測試焊頭是否正常，若焊頭異常即使在空載狀態下亦可能產生超載報警。
6.
：設置界面中上移。
7.
：設置界面中下移。
8.
：設置界面中增加參數值。
9.
：設置界面中減小參數值。

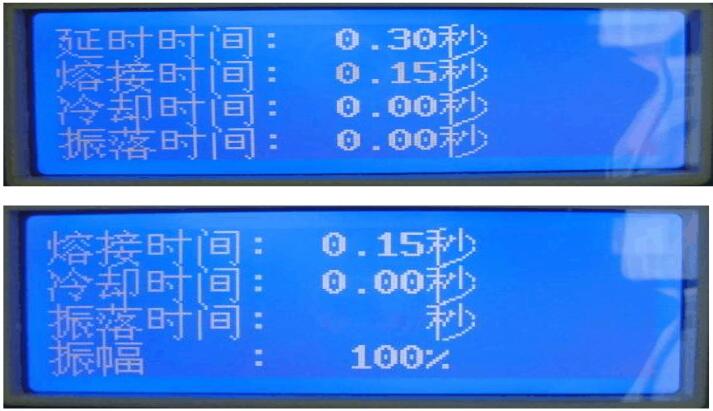

按“設置確認”鍵后彈出設置窗口：
延遲時間：顯示延時觸發超聲波的時間。
?焊接時間：顯示觸發超聲波的時間。
?冷卻時間：超聲波焊接后氣缸停頓冷卻焊接工件的時間。
振落時間：顯示振落粘住超聲波上模具焊接工件的時間（一般情況不使用此功能）。
?振幅：本機型振幅可由50%—100%可調，設定值低于60%時，可能會(huì )因振幅值太低造成超聲波輸出功率偏小，從而導致焊接不良；設定值高85%時，可能會(huì )因太高的振幅設定值減小超聲波振子、超聲波工具頭的使用壽命。
焊接參數的設置
進入設置參數界面后可對各項技術參數進行設置，按
上下移動所需修改的技術
參數后，所選擇數字閃爍，然后直接在右邊
鍵調整，然后按設置確認鍵保存并退出設置界面。

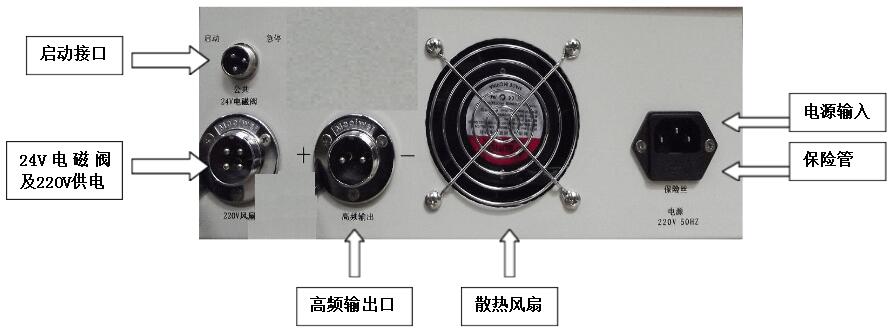

機箱背面接線說明：
1.啟動界面：直接與機架上的“急�！卑粹o及“啟動”按鈕相連，公共與急停接“停止”
按鈕的常閉端；公共與啟動接“啟動”
按鈕的常開端。
2.24V電磁閥及220V供電：上面兩芯接機架上24V電磁閥，下面兩芯為機架上提供220V供電，可接機架上220V風扇或220V升降馬達，注意：不能將此四芯線接錯，否則對設備可能造成嚴重損壞！
3.高頻輸出口：“+”接超聲波振動子正極；“-”接超聲波振動子負極。
4.散熱風扇：工作中請確保散熱風扇口通風良好，請及時清理散熱口異物及灰塵。
5.電源輸入：系統需要用戶提供單相輸入帶接地端并且電壓為220VAC@50/60Hz、負載電流不小于10A的電源。
6.保險管：本機型采用內嵌式保險座，如需更換保險絲，將電源插頭下方保險座扣出即可更換。

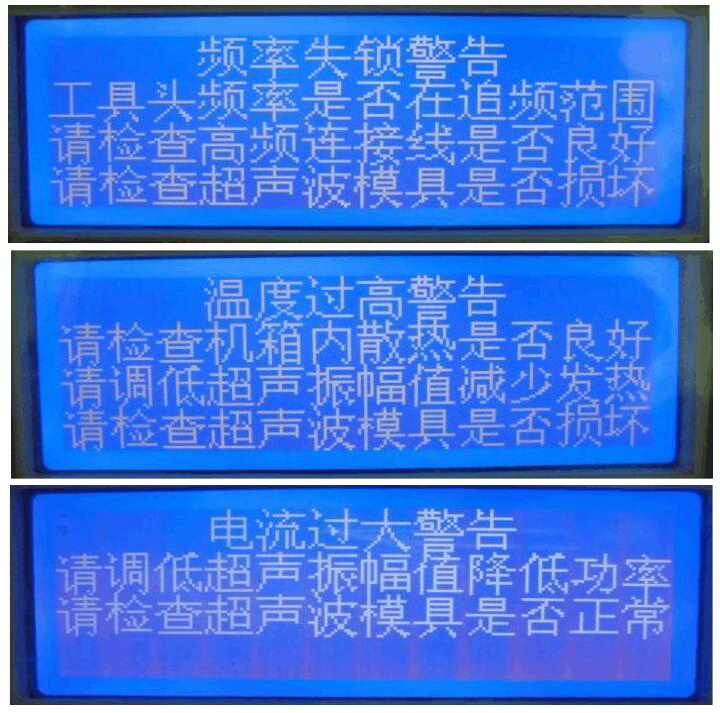

報警提示
