|
||||||||||||||
平焊的焊接角度

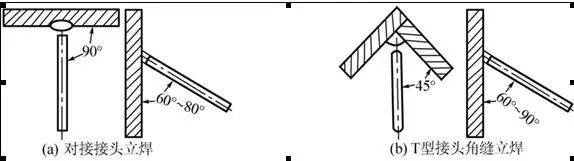

立焊的焊接角度
焊接的幾種缺陷

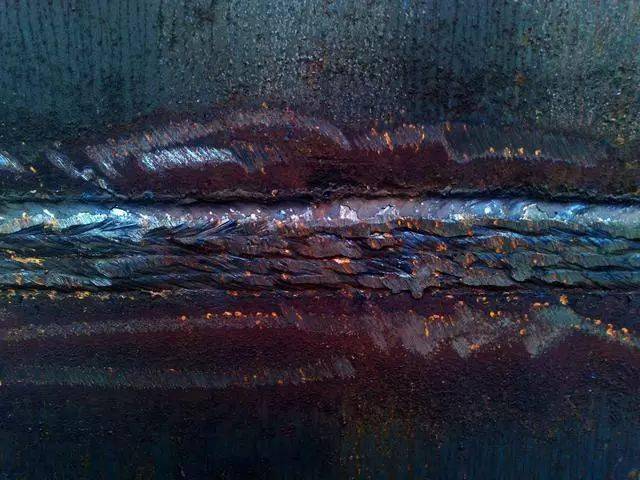

咬邊
焊接工藝參數選擇不正確或者是操作不標準，焊接時(shí)在沿著(zhù)母材部位燒熔形成的溝槽或凹陷，稱(chēng)為咬邊。（剛開(kāi)始焊接時(shí)由于不知道電流的大小和焊接時(shí)手不穩容易造成咬邊，防止咬邊就是要多練習焊接手法，一定要穩，不要心急。）

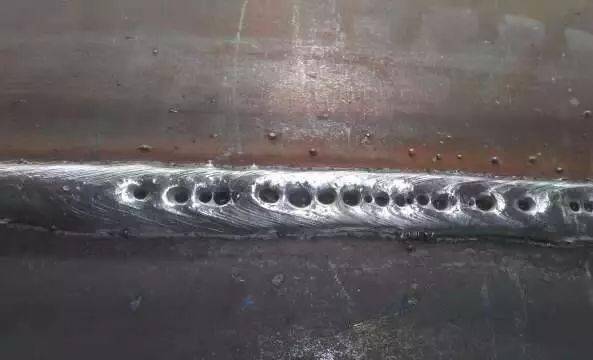

氣孔
焊接時(shí)，熔池中的氣體在凝固時(shí)未能逸出而殘留在焊縫中所形成的空穴，稱(chēng)為氣孔。（剛開(kāi)始焊接時(shí)由于掌握不了焊接節奏，運條手法不熟練造成停頓，深一下淺一下，容易造成氣孔，防止方法就是焊接時(shí)不要心急，把握好自身位置，一步一步進(jìn)行運條，其實(shí)和寫(xiě)書(shū)法、寫(xiě)字一樣，一筆一劃來(lái)。）

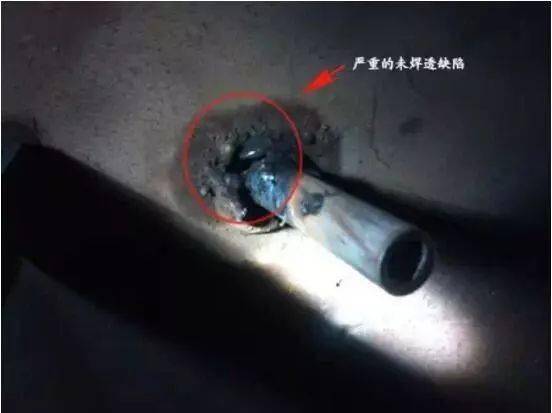

未焊透、未熔合
造成未焊透、未熔合的原因有很多例如焊件間隙或坡口角度太小、鈍邊太厚、焊條直徑太大、焊接速度過(guò)快或電弧過(guò)長(cháng)等。還有可能因坡口存在雜質(zhì)等影響焊接效果，未熔化雜質(zhì)還會(huì )影響焊縫的融合效果。（只有焊接時(shí)控制焊接速度、電流等工藝參數，正確選取坡口尺寸，清除坡口表面氧化皮及雜質(zhì)；封底焊清根要徹底。）

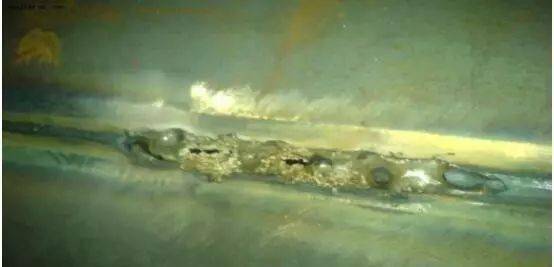

燒穿
焊接過(guò)程中，熔化金屬從坡口背面流出，形成穿孔的缺陷，稱(chēng)為燒穿。（防止方法就是降低電流 和減少焊縫間隙）
焊接表面不美觀(guān)
例如搭疊、蛇形焊道等缺陷這些都是因為焊接速度太慢、焊接電流太低造成的。（防止方法就是多練習，把握合適的焊接速度。開(kāi)始的時(shí)候大多數人都會(huì )這樣，多練習。 ）

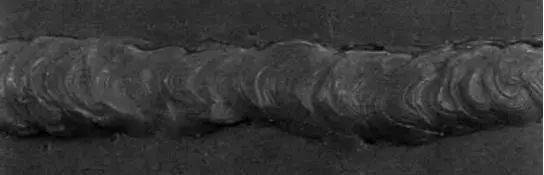

蛇形焊道

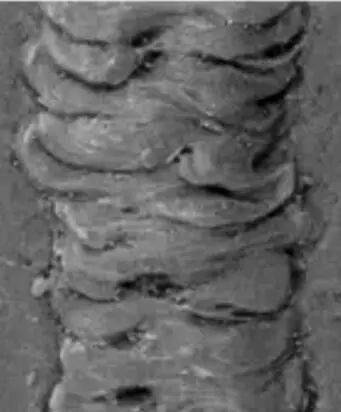

搭疊焊道
