DT膜技術即碟管式膜技術，分為DTRO(碟管式反滲透)和DTNF(碟管式納濾)兩大類，是一種專利型膜分離設備。
工藝設計
1.DTRO膜工藝流程設計
垃圾滲濾液的水質受垃圾成分、降水量、填埋工藝及填埋時間等因素的影響，具有成分復雜、及－N濃度高、水質變化大等特點，用常規的生化處理方法難以處理達標。與生化法相比，膜分離技術受原水水質變化的影響較小，能夠保持出水水質穩定，用于處理垃圾滲濾液具有明顯的優勢。碟管式反滲透（DTRO）工藝是一種新型的反滲透處理技術，在高濃度料液處理中應用廣泛，在垃圾滲濾液處理中也得到應用。

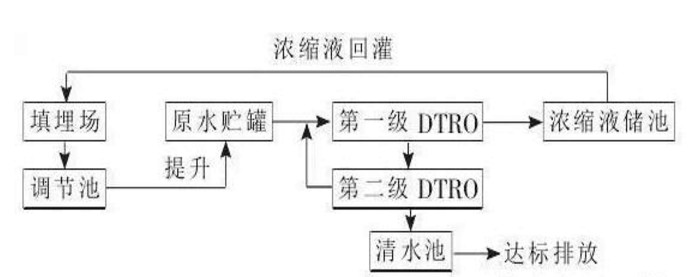

本工程采用二級DTRO處理工藝，流程見圖1
滲濾液先匯集到調節池進行水質、水量調節，原水貯罐出水經加酸調節pH值，以防止碳酸鹽類無機鹽結垢，再經砂式過濾器和芯式過濾器過濾降低SS濃度。預處理后的滲濾液進入級系統，在膜組件中進行反滲透，產生的透過液進入第二級DTRO系統，級DTRO濃縮液排入濃縮液儲池等待回灌；第二級DTRO系統透過液排入脫氣塔，吹脫除去水中二氧化碳等氣體，使pH值達到6～9，然后進入清水池，達標后排放，第二級DTRO濃縮液回流進入級DTRO的進水端。
膜處理的必然產物是濃縮液，本工程采用回灌法處理。濃縮液的處理方法很多，包括焚燒、固化、蒸餾干燥等方法，但是與回灌法相比，其它方法的設備投資和運行費用都非常巨大。填埋場垃圾堆體本身就是一個巨大的生物反應器和貯存體，垃圾中的大量有機污染物在這里得到消解和穩定。濃縮液污染物濃度雖然很高，但其污染物量相比于垃圾體污染物總量是較少的，大約占2.4％。把填埋場作為一個以垃圾為填料的生物濾床，有控制地將濃縮液進行回灌，通過物理、化學和生物等多種作用實現污染物的降解。
2.水量平衡計算
100m3/d二級DTRO系統水量平衡計算見圖2
本工程的濃縮液采用淺層回灌方式，即控制回灌管道系統的布水井點及回灌水量，使濃縮液剛好在填埋體表層的2～3m厚度內得以接納，防止因回灌量過于集中，在回灌的垃圾體內形成飽和柱狀體，降低回灌處理效果。
由于濃縮液的有機污染物負荷量高，回灌率宜控制在1．6～2．5L/（h·m2）。本工程日處理滲濾液，回收率為78％，濃縮液總產量為22／d。按1L／（h·m3）的回灌率計算回灌面積為。設計5個的圓形回灌點，每個服務面積不小于。
