鋰離子電池有很多種型號，在其生產過程中，需要焊接的工序包括電池組連接片焊接、外殼密封焊接、極耳焊接、安全閥焊接等。
焊接的材質主要有純銅、鎳、鋁及鋁合金、不銹鋼等，根據材料種類和厚度不同，所用激光器主要為低頻脈沖YAG固體激光器、準連續或連續光纖激光器。

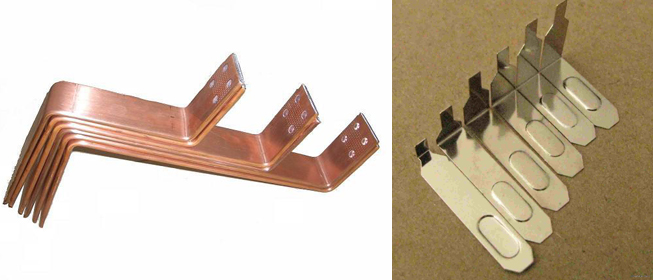

1.電池組連接片焊接
電池之間的串并聯一般通過連接片與單體電池的焊接來完成，正負極材質不同，一般有銅和鋁兩種材質，由于銅和鋁之間采用激光焊接后形成脆性化合物，無法滿足使用要求，通常采用超聲波焊接外，銅和銅、鋁和鋁一般均采用激光焊接。

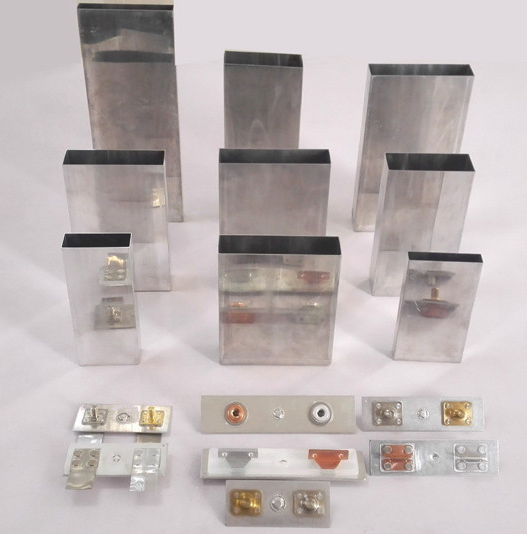

2.電池殼體與蓋板封口焊接
電池的殼體材料有鋁合金和不銹鋼，其中采用鋁合金的多，一般為3003鋁合金，也有少數采用純鋁。不銹鋼是激光焊接性好的材質，尤其304不銹鋼，無論是脈沖還是連續激光都能夠獲得外觀和性能良好的焊縫。鋁及鋁合金的激光焊焊接性能根據采用焊接方式的不同而略有差異。除了純鋁和3系鋁合金采用脈沖焊接和連續焊接都沒有問題，其他系列鋁合金優選擇連續激光焊接方式，以減小裂紋敏感性。同時，根據電池殼體厚度選擇合適功率的激光器，一般殼體厚度1mm以下時，可考慮采用1000W以?xún)葐文＜す馄�，厚度�?mm以上需使用1000W以上單�；蚨嗄＜す馄�。

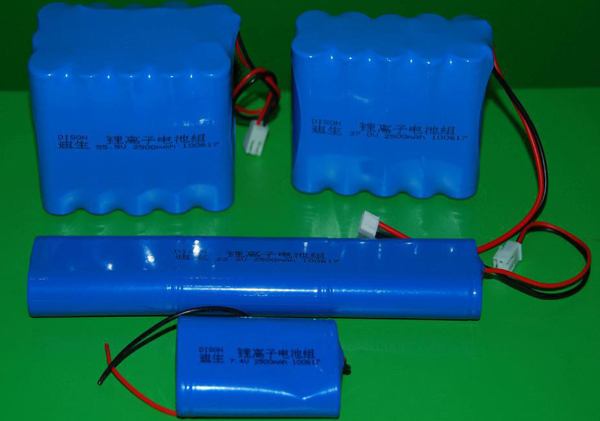

小容量鋰電池常采用比較薄的鋁殼（厚度在0.25mm左右），也有的采用鋼殼。由于殼體厚度的關系，此類電池的焊接一般采用較低功率的激光器即可，目前采用的是YLR-500激光器。根據實際焊接需要可采用連續焊接，也可以采用調制脈沖輸出的脈沖激光焊接，或直接采用QCW準連續激光器進行脈沖焊接。
同時配置振鏡焊接頭的焊接方式也可采用。使用連續激光器焊接薄殼鋰電池，效率可以提升5~10倍，且外觀效果和密封性更好。因此有逐漸取代脈沖激光器在這個應用領域的趨勢。
3.電池極帶點焊
電池極帶使用的材質包括純鋁帶、鎳帶、鋁鎳復合帶以及少量的銅帶等。電池極帶的焊接一般使用脈沖焊接機，隨著IPG公司QCW準連續激光器的出現，其在電池極帶焊接上也得到了廣泛的應用，同時由于其光束質量好、焊斑能夠做到很小，其在應對高反射率的鋁帶、銅帶以及窄帶電池極帶（極帶寬度在1．5mm以下）的焊接有著獨特的優勢。

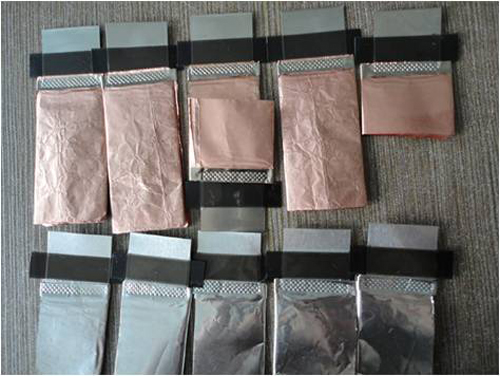

4.電池極耳焊接
正極也叫電池的極耳,大部分是鋁制的,在二次電池的制作中需要將其與另外一鋁制的安全閥焊接在一起。

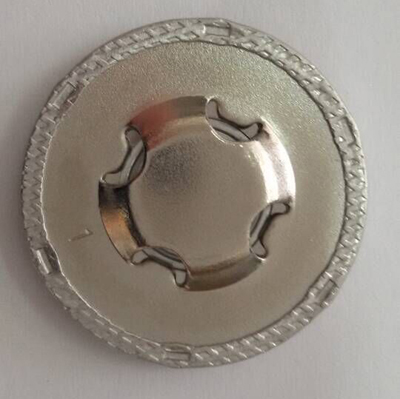

5.電池安全閥焊接
電池的安全閥是電池封口板上的薄壁閥體,當電池內部壓力超過規定值時,安全閥閥體破裂,避免電池爆裂。安全閥結構巧妙,很多是電池廠家的專利設計,但其基本原理多為用激光焊接牢固的、一定形狀的兩個鋁質金屬片,由激光熔斑形成的抗拉強度,需在設計值范圍之內,即通過激光熔斑使電池內部形成通路;但當內部壓力升高到一定值時,激光熔斑被撕開,起到保護作用,因而這道工序對激光焊接工藝要求極為嚴格。
沒有采用連續激光焊接之前，電池防爆閥的焊接都是采用脈沖激光器焊接，通過焊點與焊點的重疊和覆蓋來實現連續密封焊接，但焊接效率較低，且密封性相對較差。采用連續激光焊接可以實現高速高質量的焊接，焊接穩定性、焊接效率以及良品率都能夠得到保障。
